HTTP/2 Protocol

intro

HTTP/1.1问题

• 随着带宽的增加，延迟并没有显著下降
• 并发连接有限
• 同一连接同时只能在完成一个 HTTP 事务(请求/响应)才能处理下一个事务
• 单连接上的串行请求
• 无状态导致的高传输量(低网络效率)
• HTTP/1.1 不支持服务器推送消息

HTTP/2 特性

• SPDY(2012-2016)
• HTTP2(RFC7540，2015.5)
  • 在应用层上修改，基于并充分挖掘 TCP 协议性能
  • 客户端向 server 发送 request 这种基本模型不会变。
  • 老的 scheme 不会变，没有 http2://。
  • 使用 http/1.x 的客户端和服务器可以无缝的通过代理方式转接到 http/2 上。
  • 不识别 http/2 的代理服务器可以将请求降级到 http/1.x

HTTP/2 主要特性

• 传输数据量的大幅减少
  • 以二进制方式传输
  • 标头压缩
• 多路复用及相关功能
  • 消息优先级
• 服务器消息推送
  • 并行推送

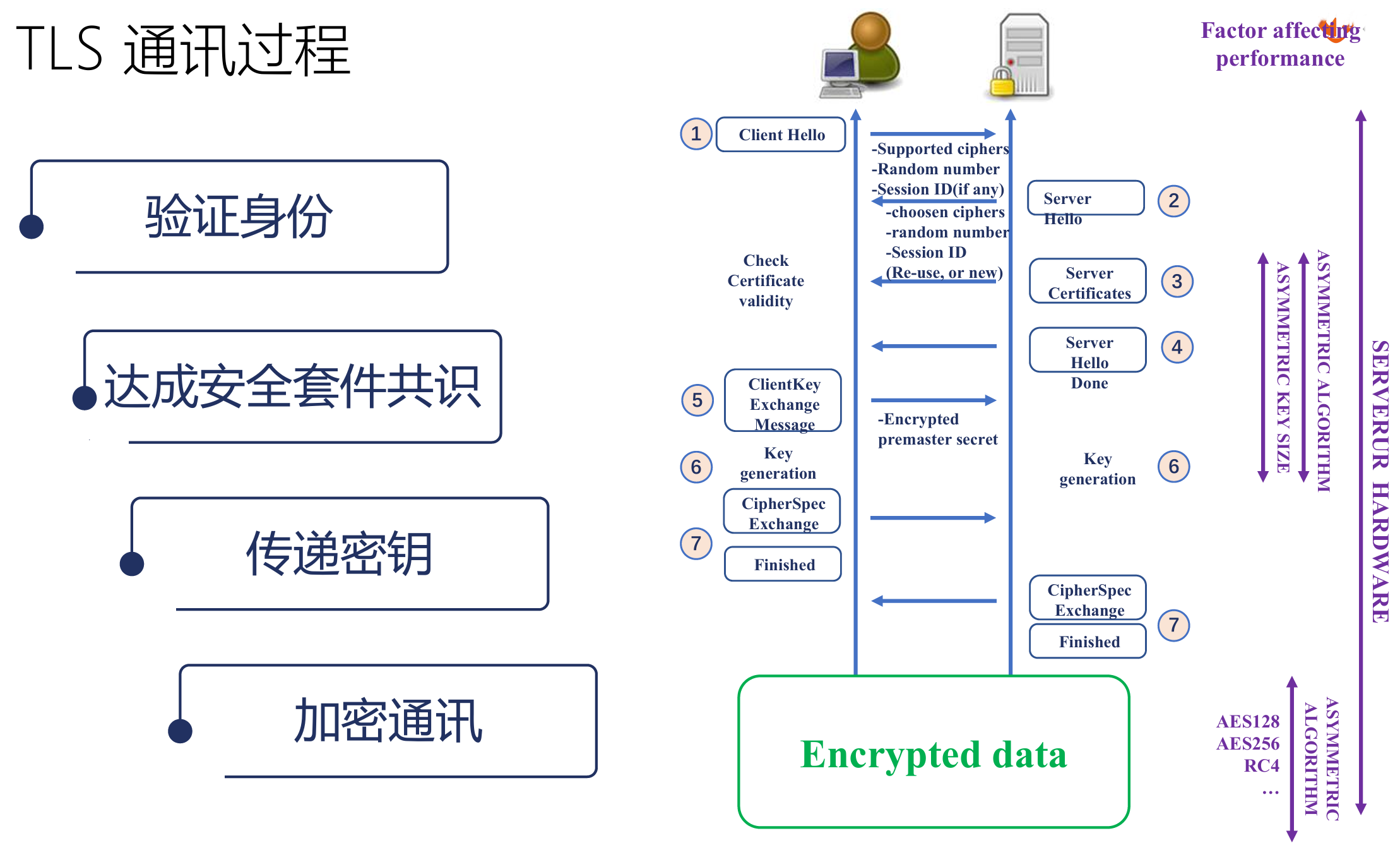

TLS/SSL 报文

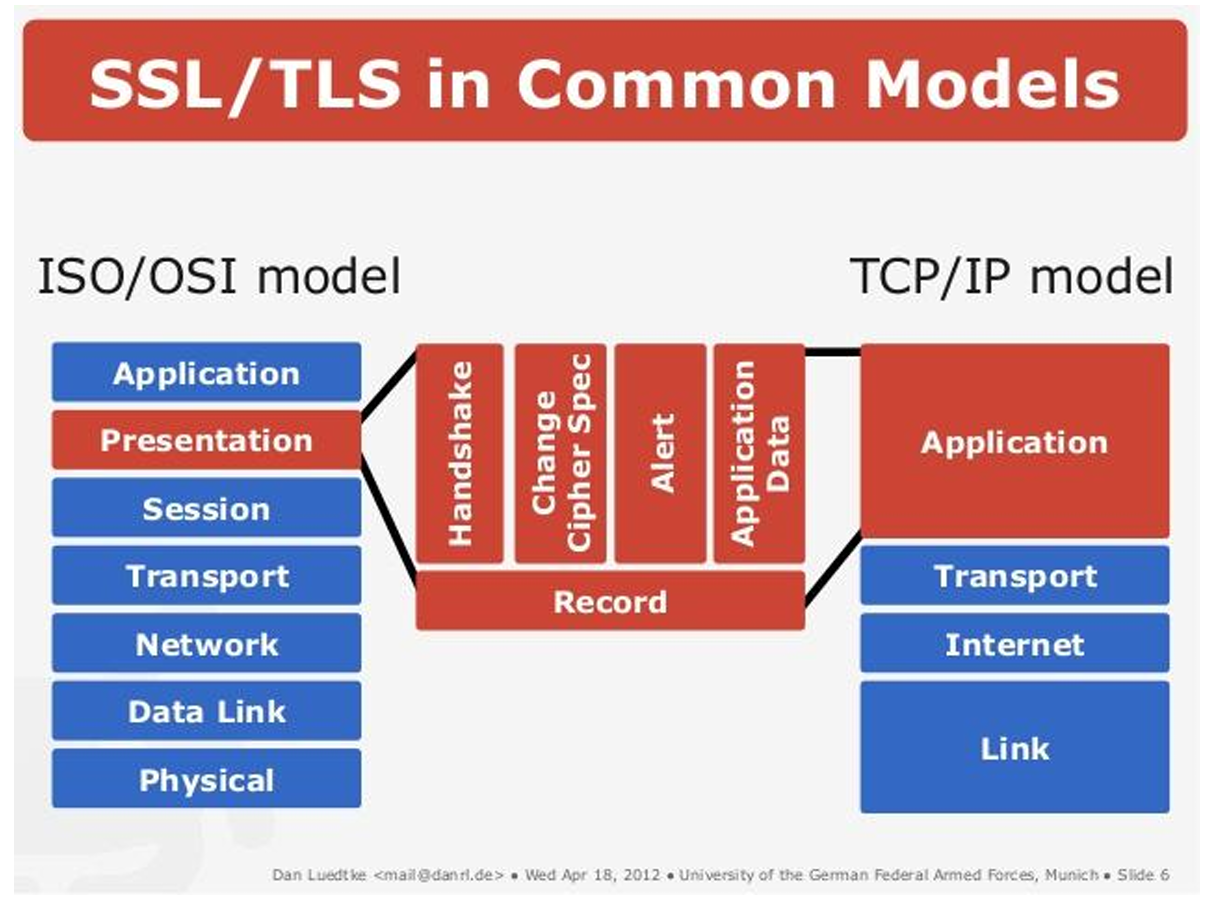

在 HTTP/2 应用层协议之下的 TLS 层

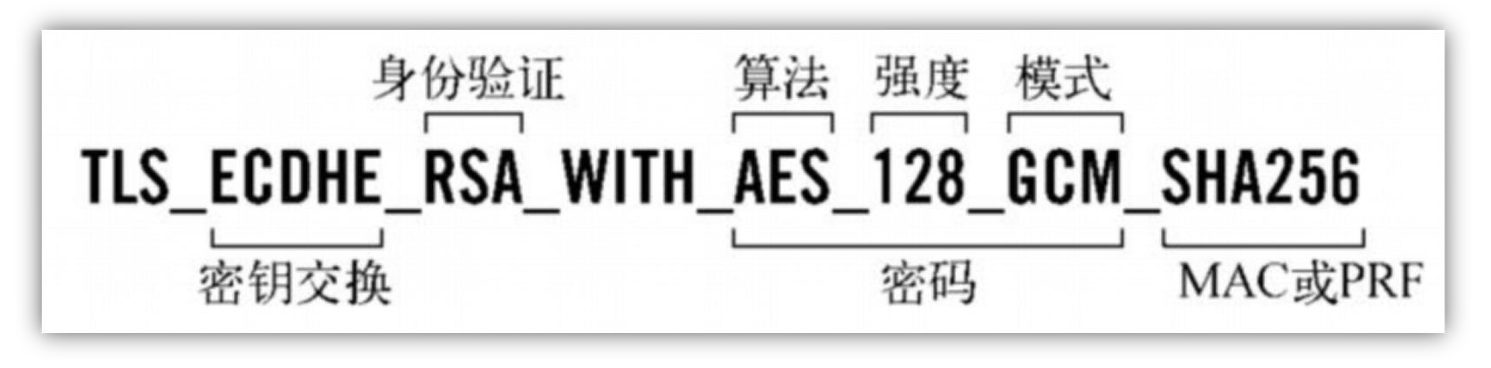

TLS1.2 的加密算法

常见加密套件

对称加密算法：AES_128_GCM

• 每次建立连接后，加密密钥都不一样

密钥生成算法：ECDHE

• 客户端与服务器通过交换部分信息，各自独立生成最终一致的密钥

如何使用 Wireshark 解密 TLS/SSL 报文

二进制格式与可见性

• TLS/SSL 降低了可见性门槛
  • 代理服务器没有私钥不能看到内容

http2会话

如何从 http://升级到 HTTP/2 协议？

HTTP/2 是不是必须基于 TLS/SSL 协议？

• IETF 标准不要求必须基于TLS/SSL协议
• 浏览器要求必须基于TLS/SSL协议
• 在 TLS 层 ALPN (Application Layer Protocol Negotiation)扩展做协商，只认 HTTP/1.x 的代理服务器不会干扰 HTTP/2
• shema：http://和 https:// 默认基于 80 和 443 端口
• h2：基于 TLS 协议运行的 HTTP/2 被称为 h2
• h2c：直接在 TCP 协议之上运行的 HTTP/2 被称为 h2c

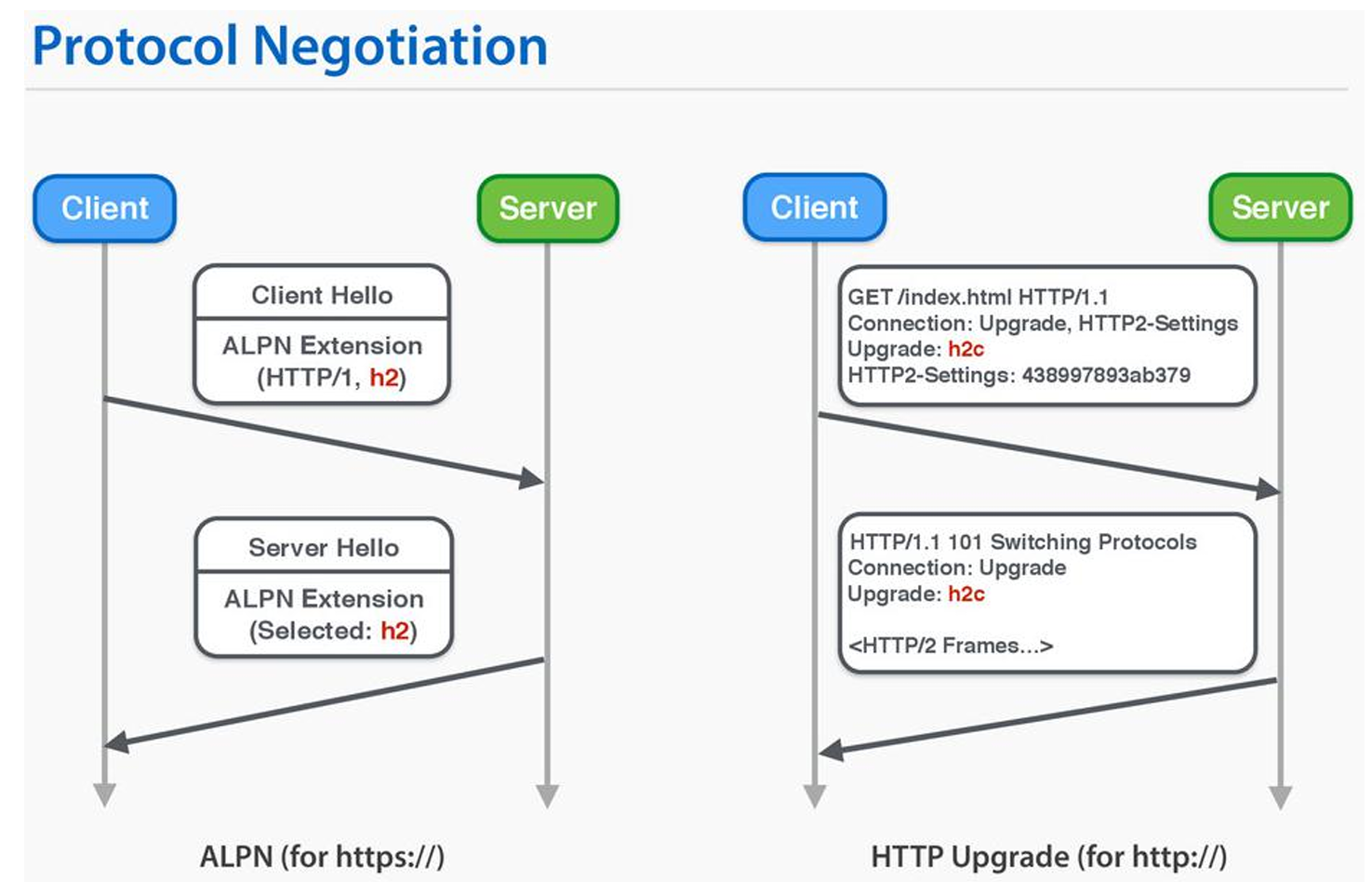

h2 与 h2c

h2c

在 TCP 协议之上升级到http2

客户端测试工具：curl(7.46.0版本)

curl http://nghttp2.org --http2 -v

tcpdunp抓包

tcpdump -i eth0 port 80 and host nghttp2.org -w h2c.pcap

H2C：客户端发送的 Magic 帧

Preface(ASCII 编码，12字节)

• 何时发送？
  • 接收到服务器发送来的 101 Switching Protocols
  • TLS 握手成功后
• Preface 内容
  • 0x505249202a20485454502f322e300d0a0d0a534d0d0a0d0a
  • PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n
• 发送完毕后，应紧跟 SETTING 帧

h2

在 TLS 协议之上升级到http2

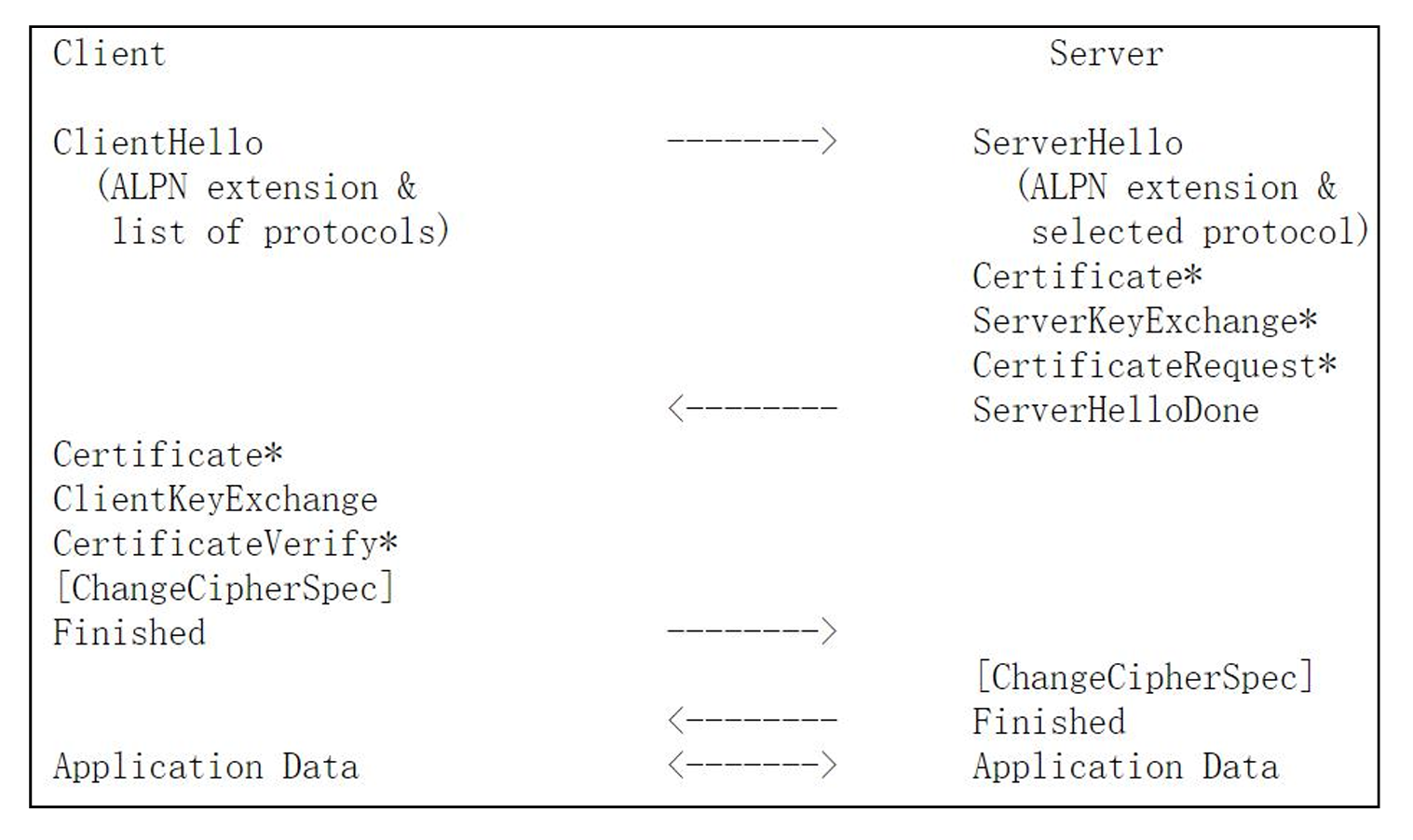

Application-Layer Protocol Negotiation Extension

• RFC7301

Stream-Message—Frame

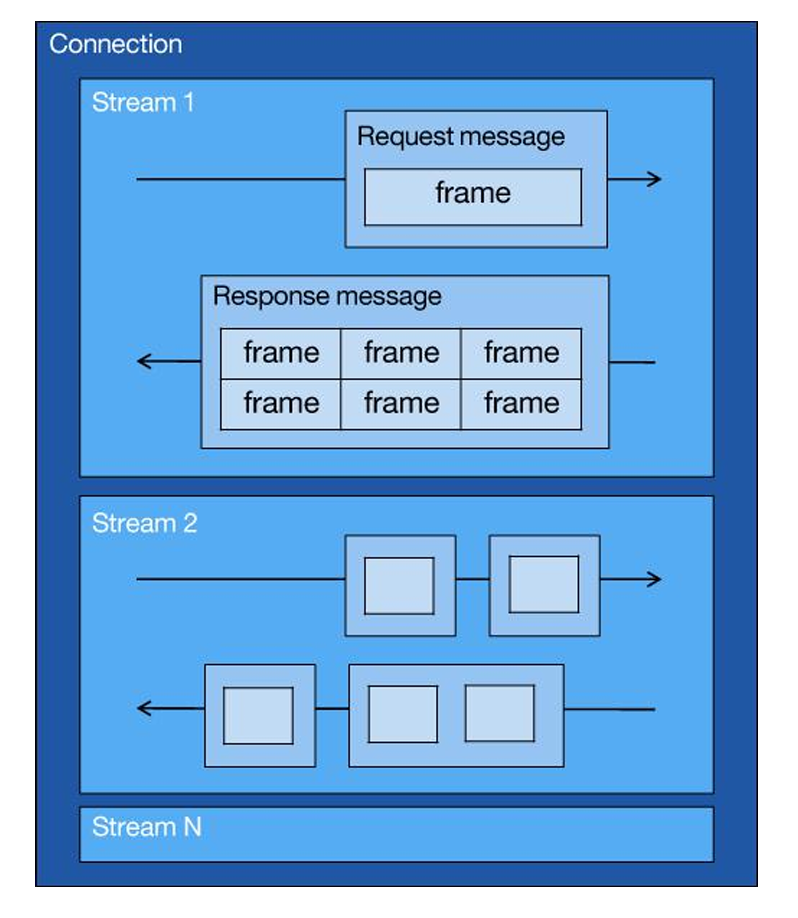

HTTP/2 核心概念

• 连接 Connection：1个 TCP 连接，包含一个或者多个 Stream
• 数据流 Stream：一个双向通讯数据流，包含1 条或者多条 Message
• 消息 Message：对应 HTTP/1 中的请求或者响应，包含一条或者多条 Frame
• 数据帧 Frame：最小单位，以二进制压缩格式存放 HTTP/1 中的内容

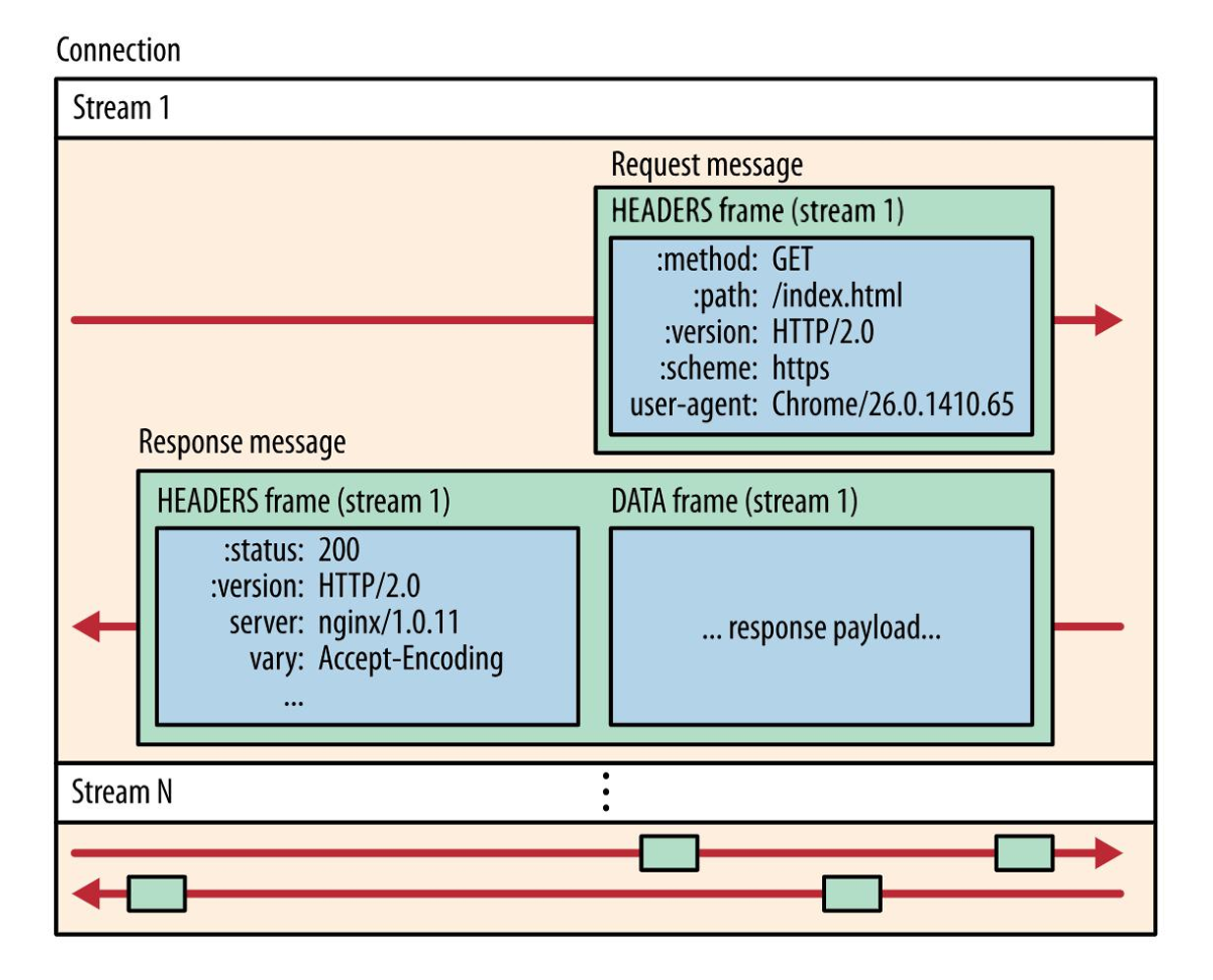

Stream、Message、Frame 间的关系

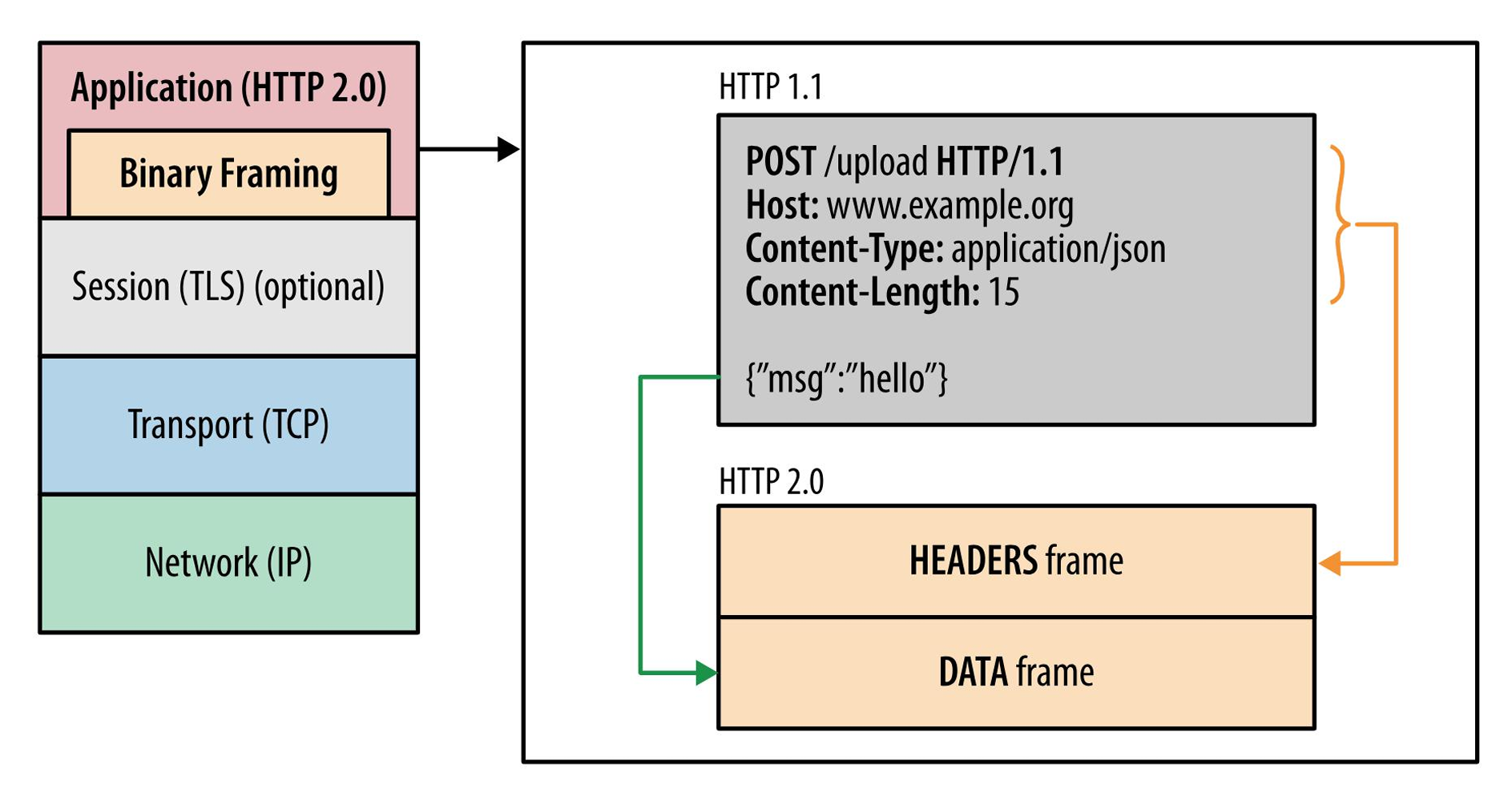

消息的组成：HEADERS 帧与 DATA 帧

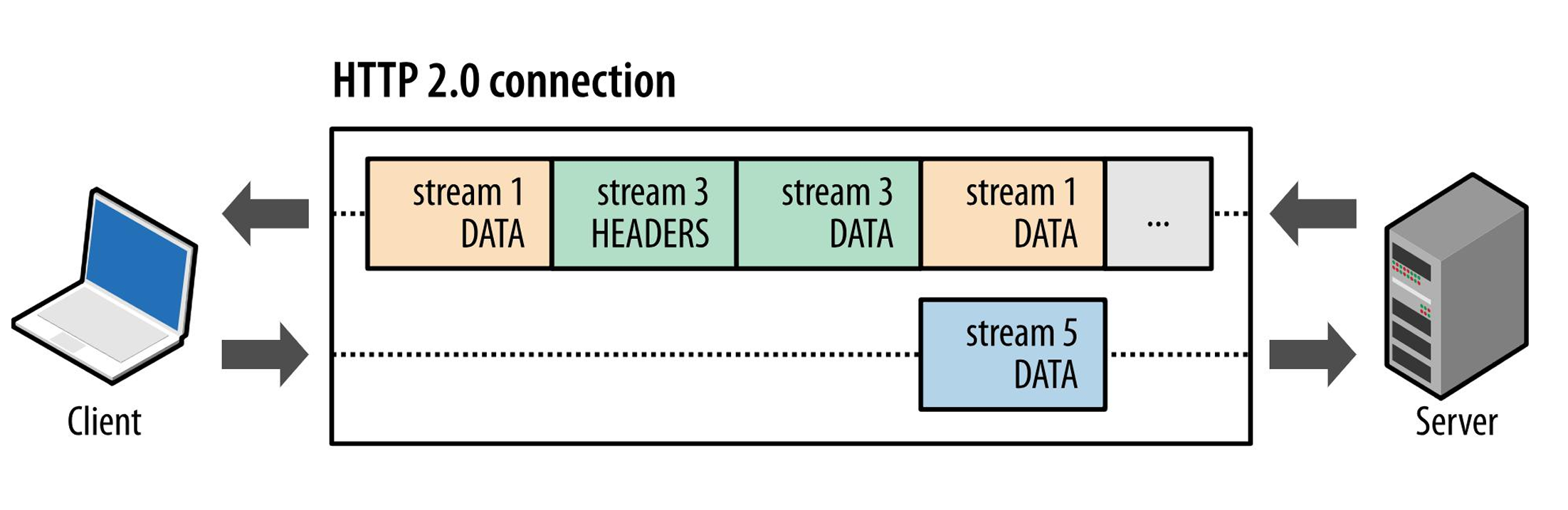

stream间传输中无序，接收时组装

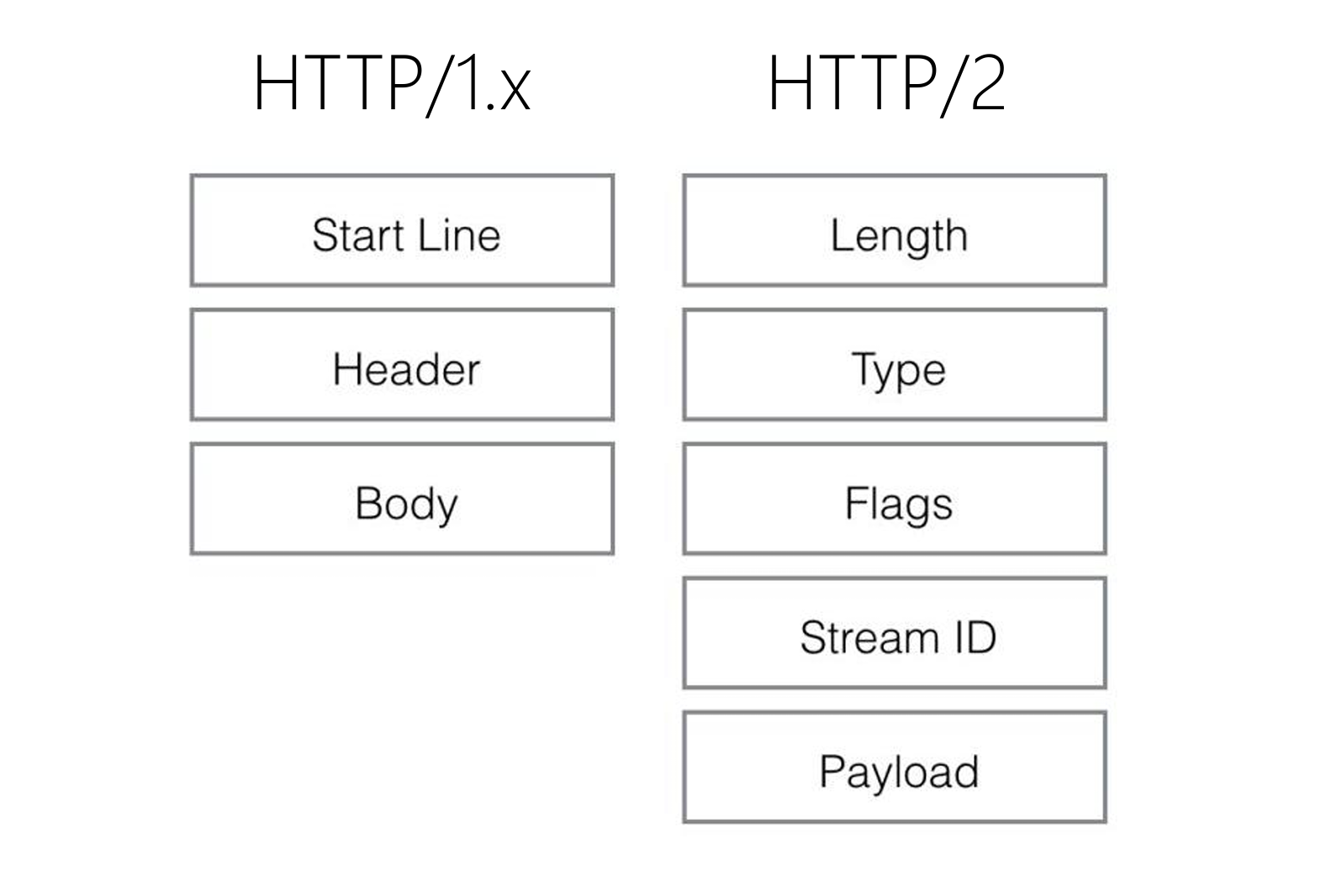

消息与帧

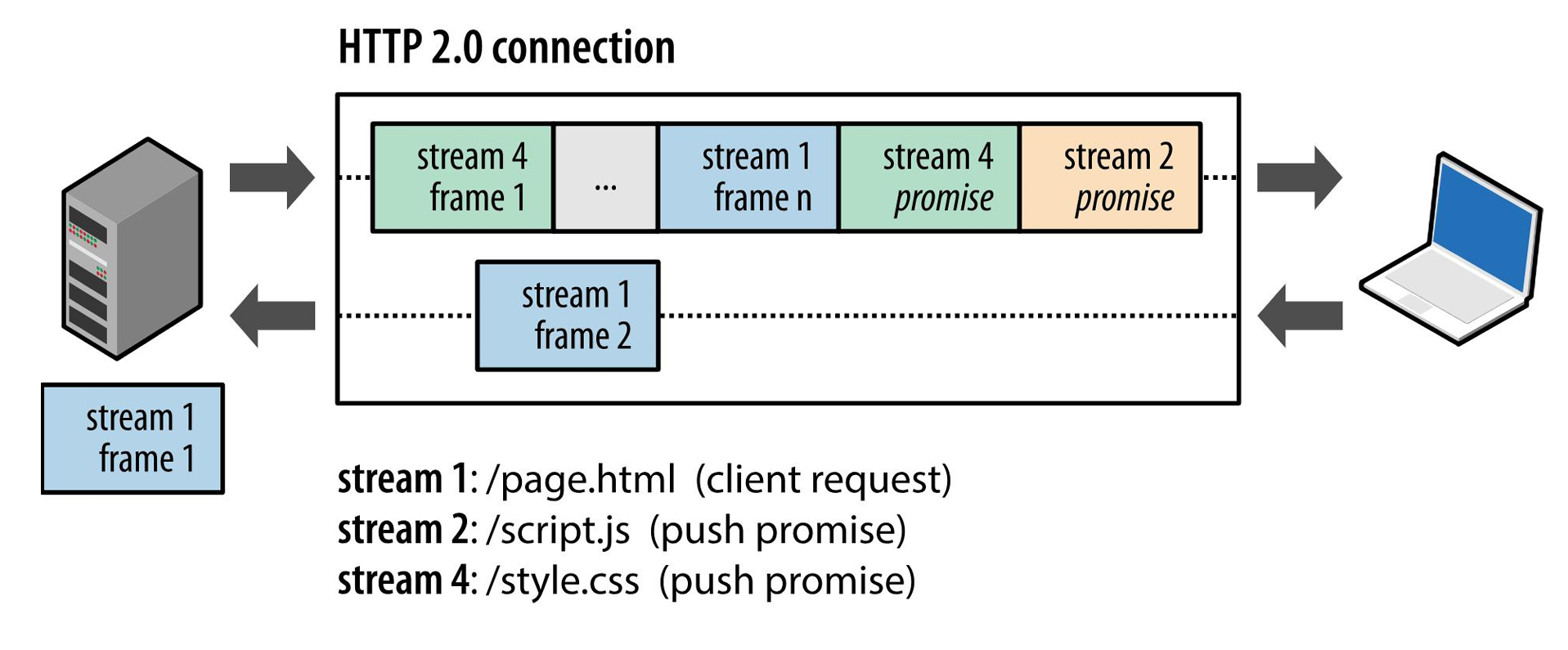

Stream流ID

Stream ID 的作用

实现多路复用的关键

• 接收端的实现可据此并发组装消息
• 同一 Stream 内的 frame 必须是有序的(无法并发)
• SETTINGS_MAX_CONCURRENT_STREAMS 控制着并发 Stream 数

推送依赖性请求的关键

• 由客户端主动创建的流必须是奇数
• 由服务器主动创建的流必须是偶数

流状态管理的约束性规定

• 新建立的流 ID 必须大于曾经建立过的状态为 opened 或者 reserved 的流 ID
• 在新建立的流上发送帧时，意味着将更小 ID 且为 idle 状态的流置为 closed 状态
• Stream ID 不能复用，长连接耗尽 ID 应创建新连接

其它作用

• HTTP/2 应用层流量控制，只对 DATA 数据帧生效
• Stream ID=0 是全局连接控制流，只用来传连接级控制帧，绝不传输任何业务请求 / 响应数据
• HTTP/1.1 升级到 h2c(明文 HTTP/2)时，原 HTTP/1.1 请求会映射为流 ID=1；客户端完成请求发送后，该流立即进入 half-closed (local) 状态，仅用于接收服务器响应，不能再发送新请求数据

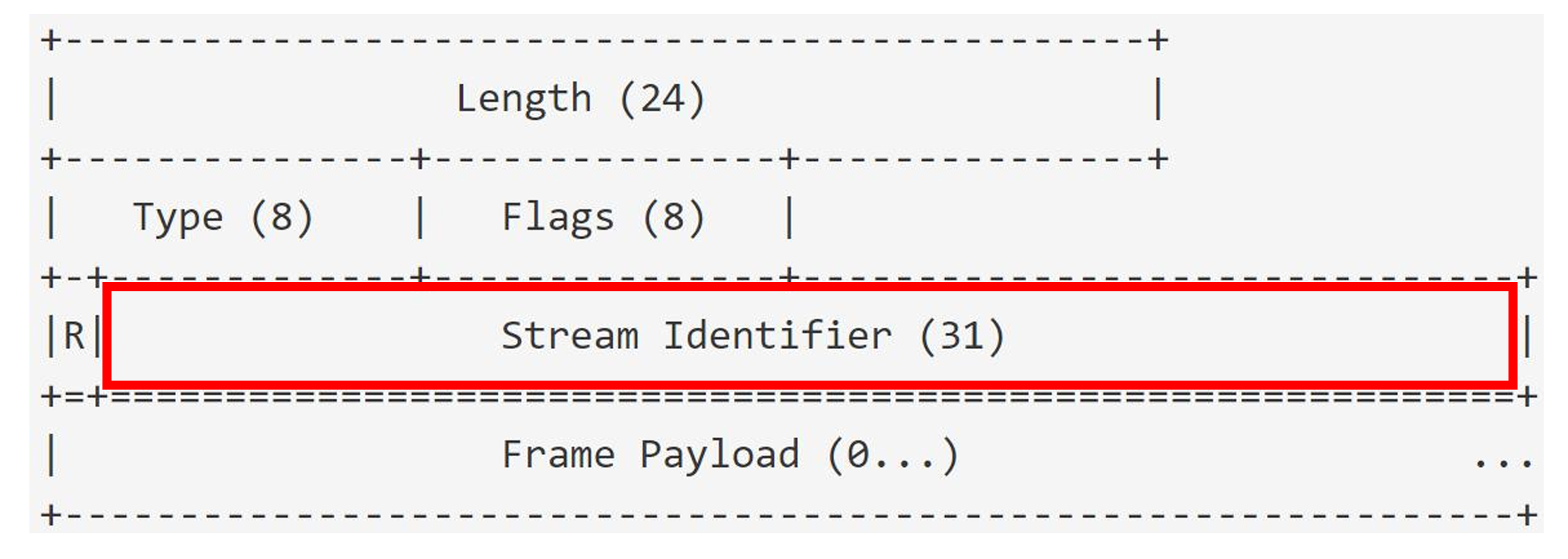

9字节标准帧头部

9 字节标准帧头部：帧长度

• 0 至 $2^{14}$ (16,384) -1
  • 所有实现必须可以支持 16KB 以下的帧
• $2^{14}$ (16,384) 至 $2^{24}$-1 (16,777,215)
  • 传递 16KB 到 16MB 的帧时，必须接收端首先公布自己可以处理此大小
    • 通过 SETTINGS_MAX_FRAME_SIZE 帧(Identifier=5)告知

帧类型及设置帧的子类型

帧类型 Type

帧类型	类型编码	用途
DATA	0x0	传递HTTP包体
HEADERS	0x1	传递HTTP头部
PRIORITY	0x2	指定Stream流的优先级
RST_STREAM	0x3	终止Stream流
SETTINGS	0x4	修改连接或者Stream流的配置
PUSH_PROMISE	0x5	服务端推送资源时描述请求的帧
PING	0x6	心跳检测，兼具计算RTT往返时间的功能
GOAWAY	0x7	优雅的终止连接或者通知错误
WINDOW_UPDATE	0x8	实现流量控制
CONTINUATION	0x9	传递较大HTTP头部时的持续帧

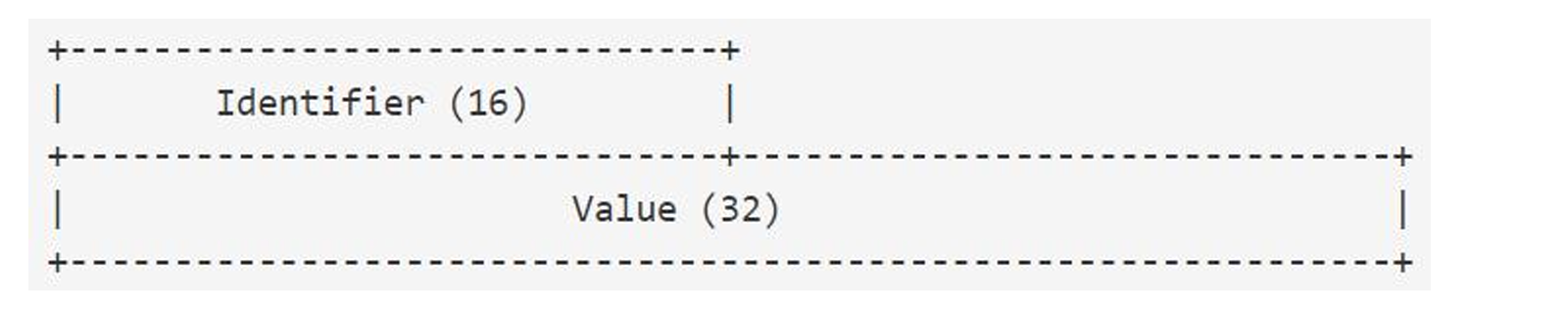

Settings 设置帧格式(type=0x4)

• 设置帧并不是“协商”，而是发送方向接收方通知其特性、能力
• 一个设置帧可同时设置多个对象
• Identifier：设置对象
• Value：设置值

Settings 设置对象(Identifier)的类型

• 设置类型
  • SETTINGS_HEADER_TABLE_SIZE (0x1): 通知对端索引表的最大尺寸(单位字节，初始 4096 字节)
  • SETTINGS_ENABLE_PUSH (0x2): Value设置为 0 时可禁用服务器推送功能，1 表示启用推送功能
  • SETTINGS_MAX_CONCURRENT_STREAMS (0x3): 告诉接收端允许的最大并发流数量
  • SETTINGS_INITIAL_WINDOW_SIZE (0x4): 声明发送端的窗口大小，用于Stream级别流控，初始值2^16-1 (65,535)字节
  • SETTINGS_MAX_FRAME_SIZE (0x5):设置帧的最大大小，初始值 2^14 (16,384)字节
  • SETTINGS_MAX_HEADER_LIST_SIZE (0x6): 知会对端头部索引表的最大尺寸，单位字节，基于未压缩前的头部

HPACK

HPACK(RFC 7541)是HTTP/2 专用头部压缩算法，专门压缩 HTTP 请求 / 响应的 Header头部。

三种压缩方式

• 静态字典
• 动态字典
• 压缩算法：Huffman 编码(最高压缩比 8:5)

静态字典

静态字典附录表

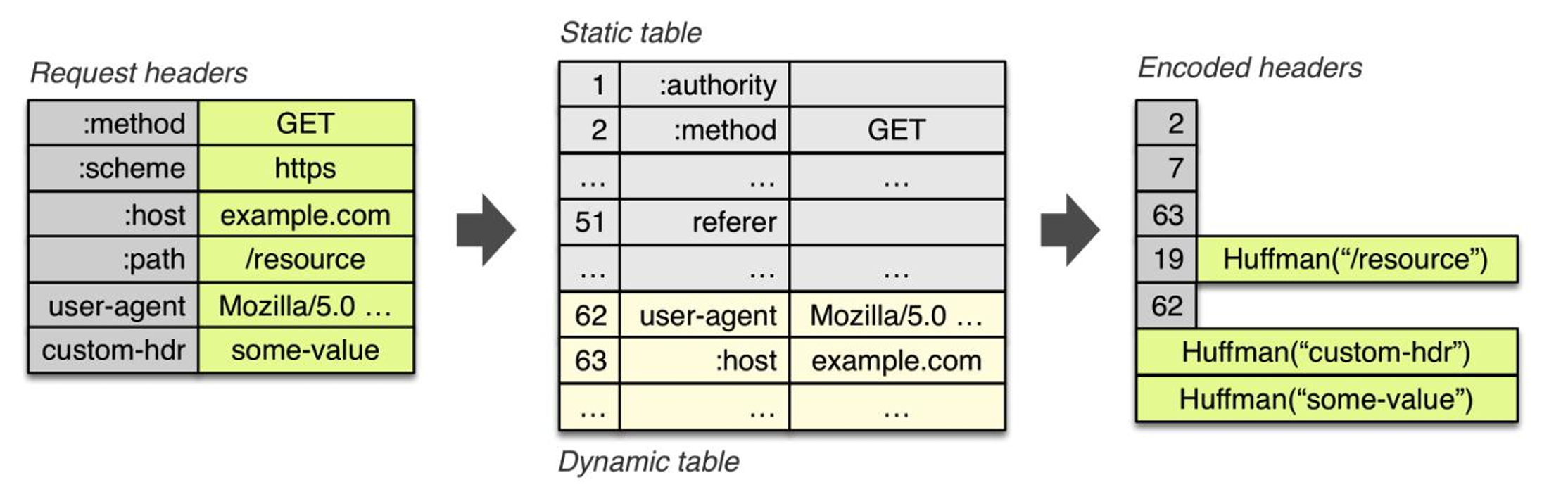

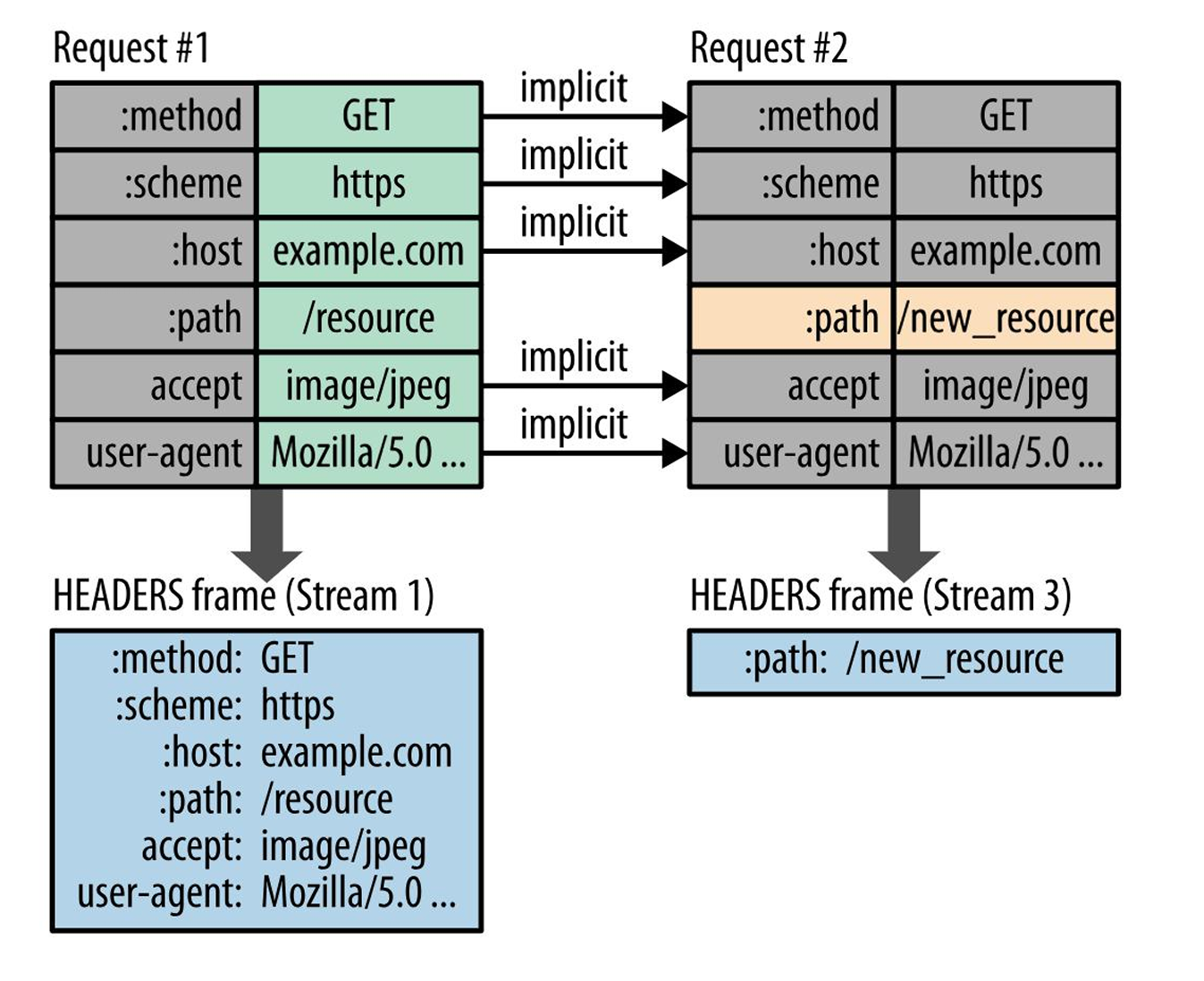

HPACK 压缩示意

• 同一个索引空间的 HEADER 表

索引表用法示意

Huffman树编码

• 原理：出现概率较大的符号采用较短的编码，概率较小的符号采用较长的编码
• 静态 Huffman 编码
  • huffman.code
• 动态 Huffman 编码

Huffman 树的构造过程

1. 计算各字母的出现概率
2. 将出现频率最小的两个字母相加构成子树，左小右大
3. 重复步骤 2，直至完成树的构造
4. 给树的左链接编码为 0，右链接编码为 1
5. 每个字母的编码即从根结点至所在叶结点中所有链接的编

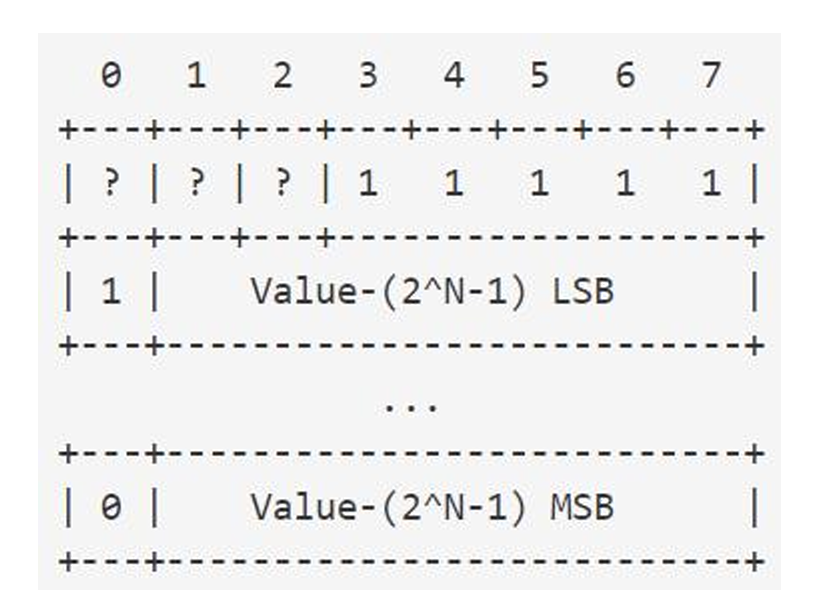

变长整数编码

使用 N 位前缀：整型的编码过程

if I < 2^N - 1, encode I on N bits
else
    encode (2^N - 1) on N bits
    I = I - (2^N - 1)
    while I >= 128
        encode (I % 128 + 128) on 8 bits
        I = I / 128
    encode I on 8 bits

HEADER的编码格式

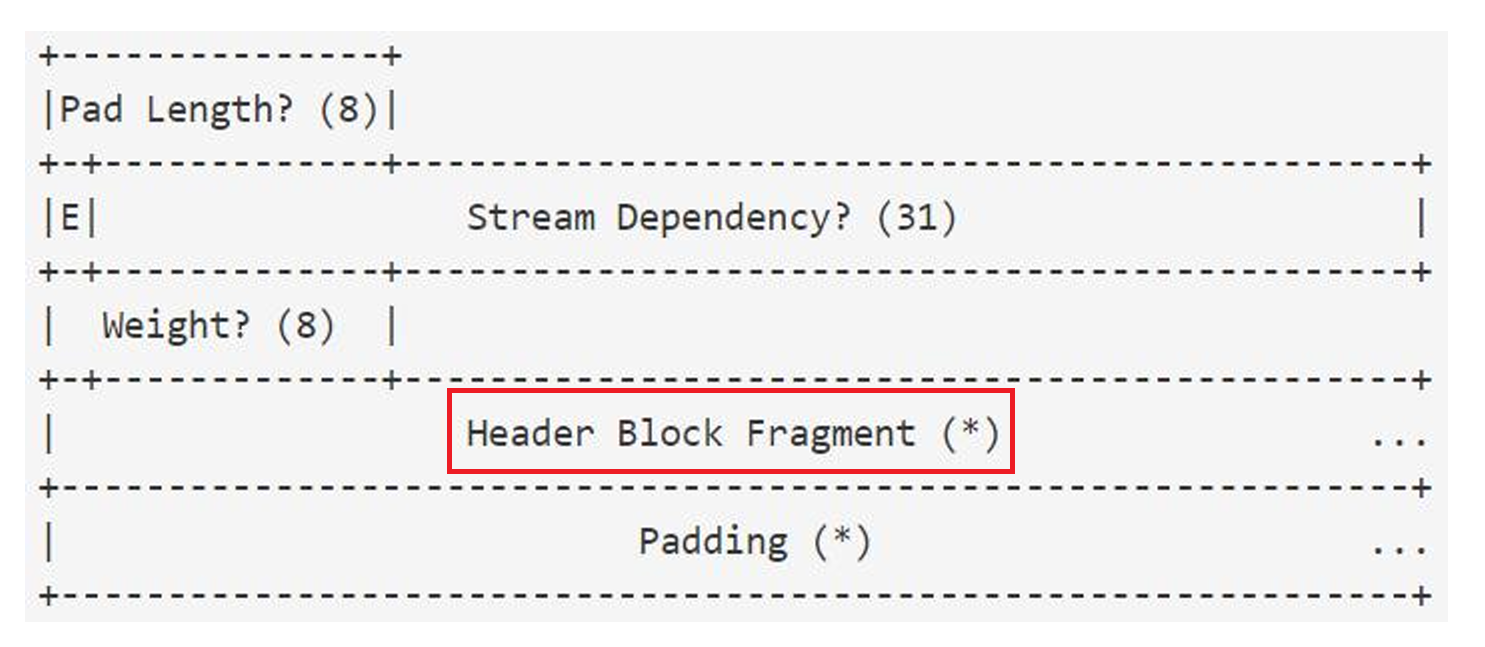

HEADER 帧的格式

CONTINUATION持续帧(type=0x9)

• 跟在 HEADER 帧或者 PUSH_PROMISE 帧之后，补充完整的 HTTP 头部

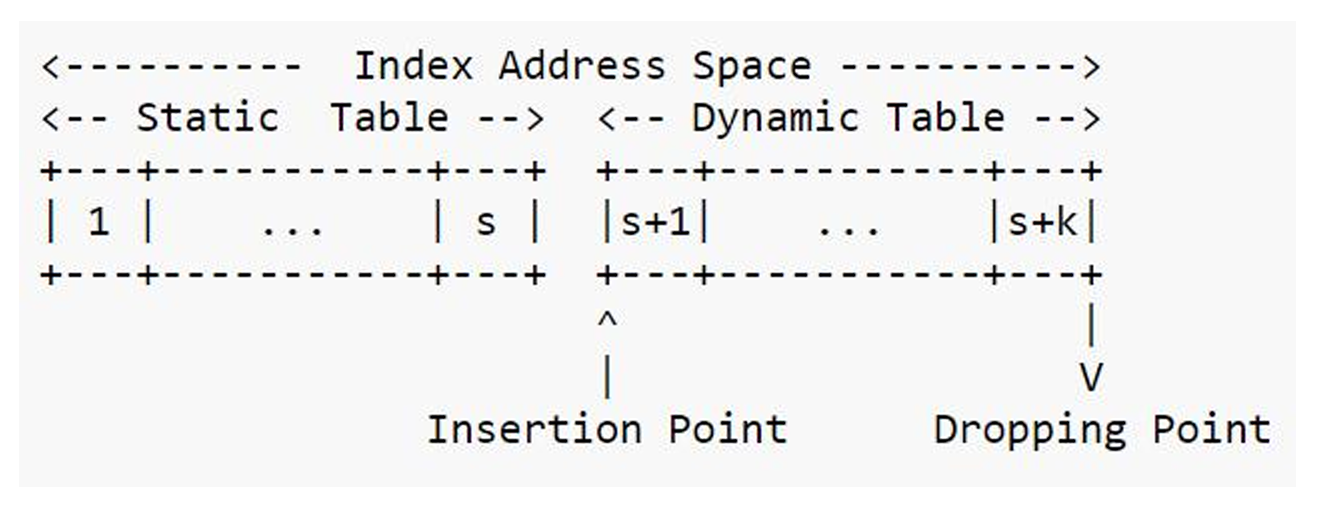

同一地址空间下的静态表与动态表

• 静态表：61 项
• 动态表：先入先出的淘汰策略
  • 动态表大小由 SETTINGS_HEADER_TABLE_SIZE 设置帧定义
  • 允许重复项
  • 初始为空

字面编码

• 组成
  • header name 和 value 以索引方式编码
  • header name 以索引方式编码，而 header value 以字面形式编码
  • header name 和 value 都以字面形式编码
• 可控制是否进入动态表
  • 进入动态表，供后续传输优化使用
  • 不进入动态表
  • 不进入动态表，并约定该头部永远不进入动态表

HEADER 二进制编码格式

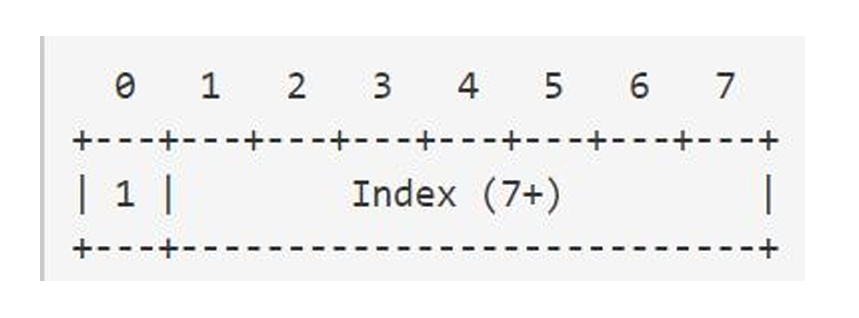

1. 名称与值都在索引表中 (包括静态表与动态表)

• 编码方式：首位传 1，其余 7 位传索引号

• 例如
  • method: GET在静态索引表中序号为 2，其表示应为 1000 0010，HEX 表示为 82

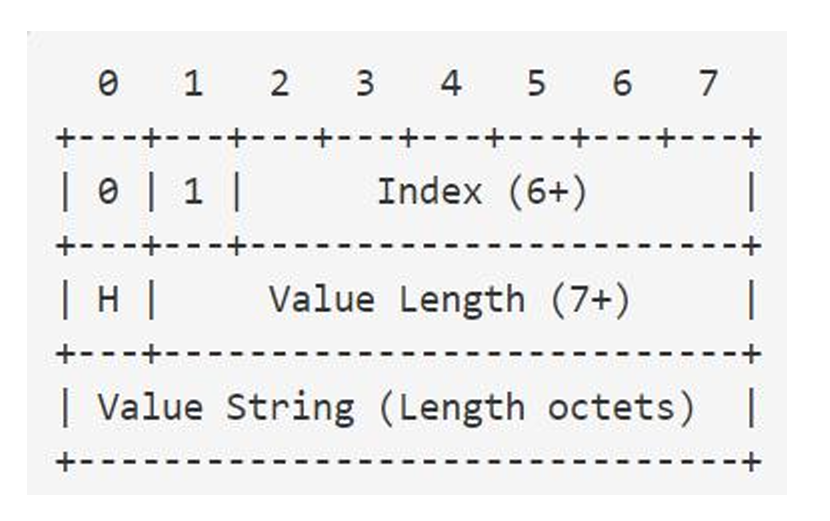

2. 名称在索引表中，值需要编码传递，同时新增至动态表中

• 前 2 位传 01
• 名称举例
  • if-none-match 在静态索引表中序号为 41, 表示为 01101001, HEX 表示为 69
• 值举例
  • "5cb816f5-19d8"
  • value长度 15 个字节，采用 Huffman 编码(H 为1)
    • 10001100
  • 8c fe 5b 24 6f 05 c9 5b 58 2f c8 f7 f3

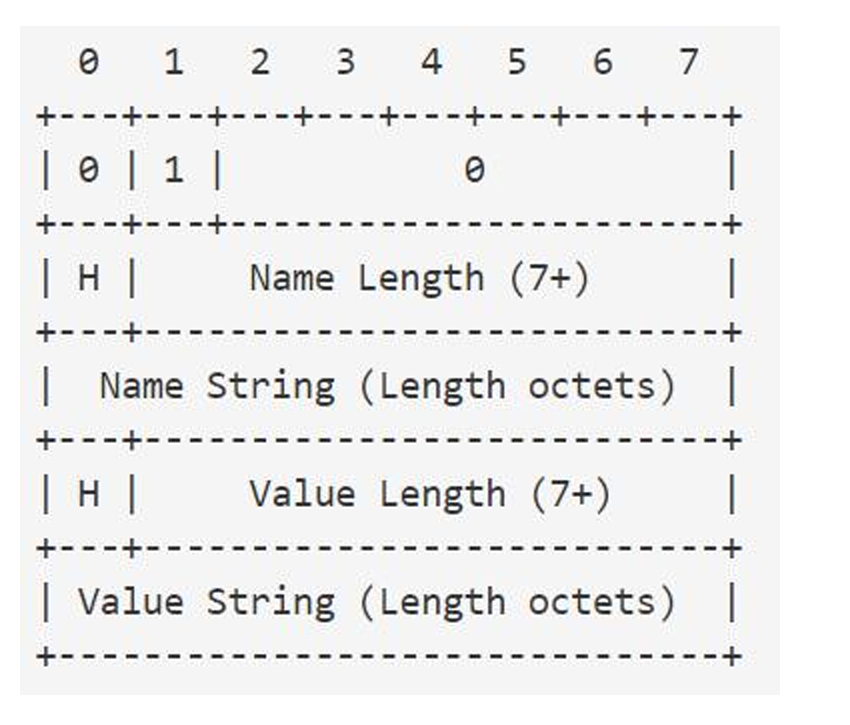

3. 名称、值都需要编码传递，同时新增至动态表中

• 前 2 位传 01

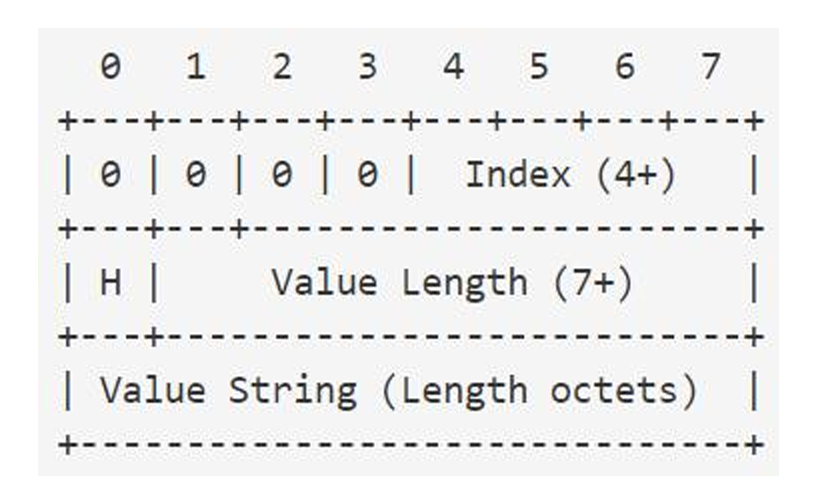

4. 名称在索引表中，值需要编码传递，且不更新至动态表中

• 前 4 位传 0000

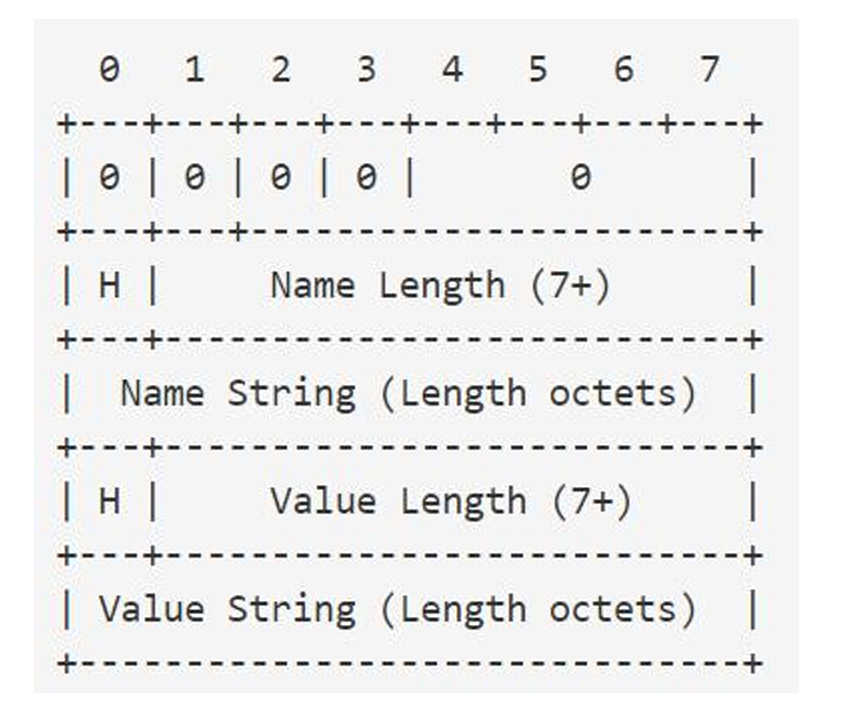

5. 名称、值都需要编码传递，且不更新至动态表中

• 前 4 位传 0000

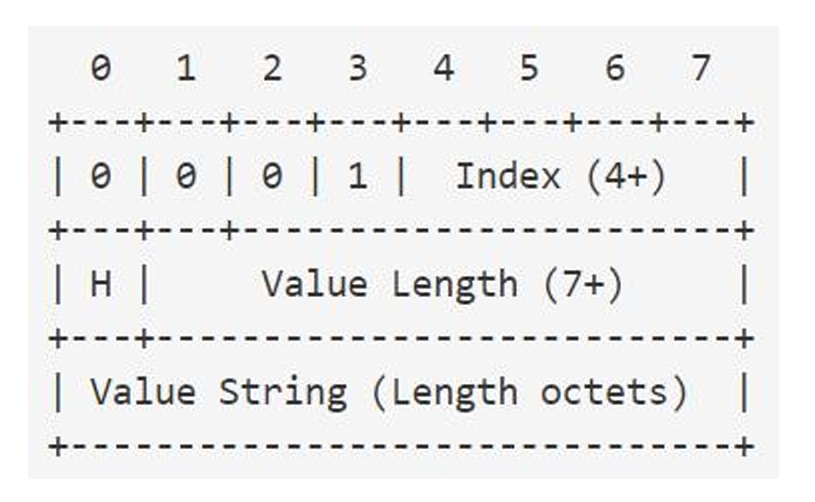

6. 名称在索引表中，值需要编码传递，且永远不更新至动态表中

• 前 4 位传 0001

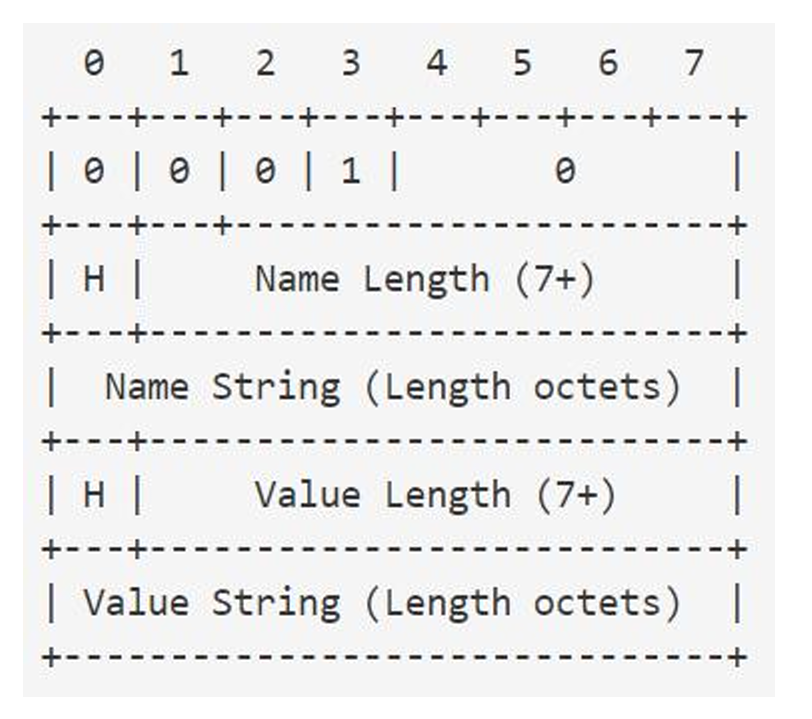

7. 名称、值都需要编码传递，且永远不更新至动态表中

• 前 4 位传 0001

动态表大小的两种控制方式

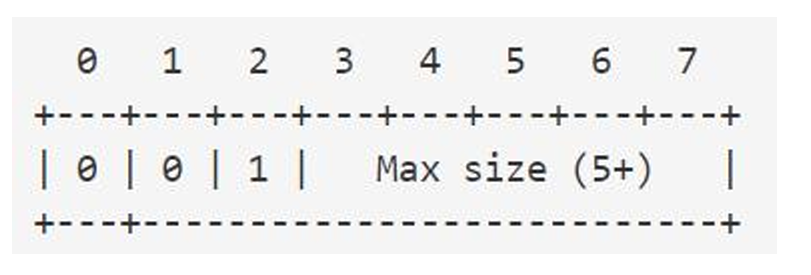

• 在 HEADER 帧中直接修改

• 在 SETTING 帧中修改
  • SETTINGS_MAX_HEADER_LIST_SIZE (0x6)

---

服务端推送

服务器推送的价值

• 提前将资源推送至浏览器缓存
• 特性
  • 推送可以基于已经发送的请求，例如客户端请求 html，主动推送 js 文件
• 实现方式
  • 推送资源必须对应一个请求
  • 对应的请求由服务器端PUSH_PROMISE 帧发送
  • 响应在偶数 ID 的 STREAM 中发送

当获取 HTML 后，需要 CSS 资源时

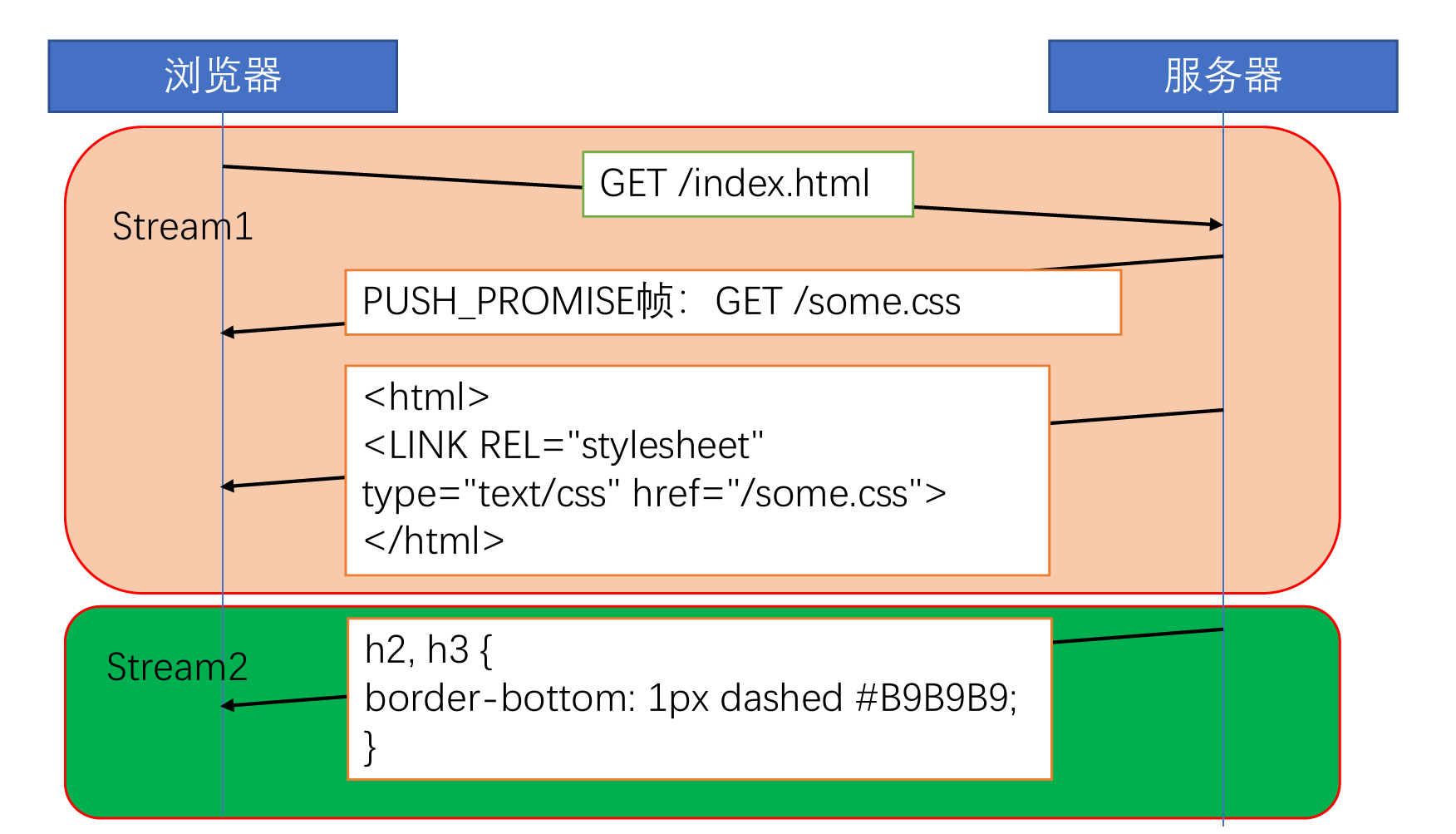

PUSH_PROMISE 方式

• 在 Stream1 中通知客户端 CSS 资源即将来临
• 在 Stream2 中发送 CSS 资源(Stream1 和 2 可以并发)

服务器推送 PUSH

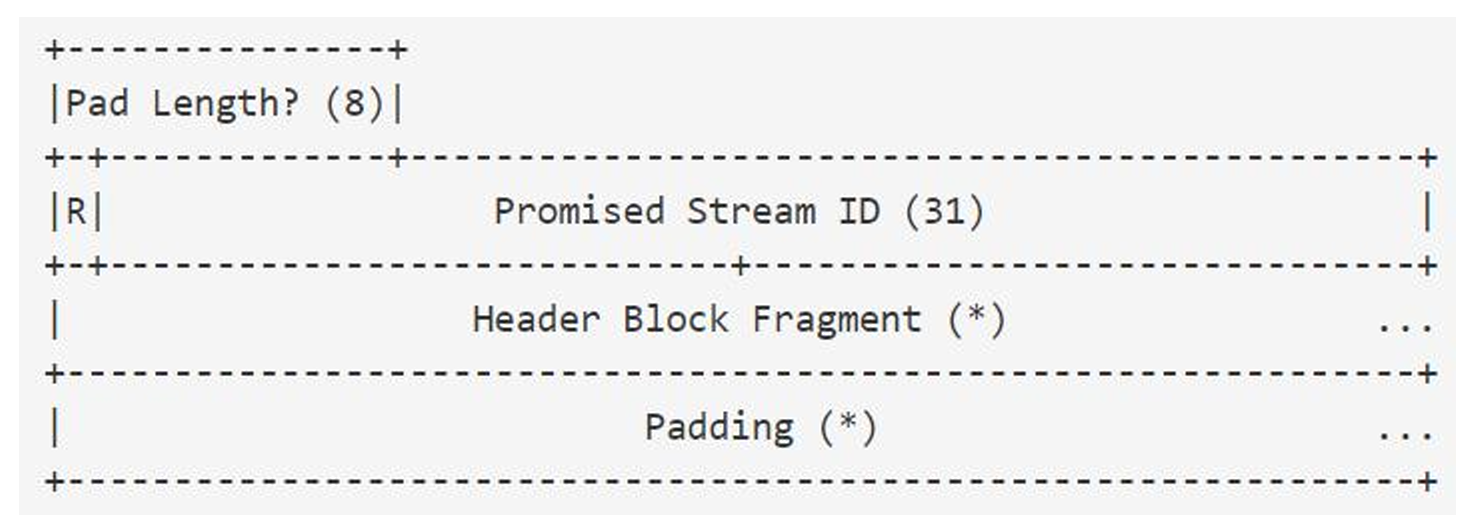

PUSH 帧的格式

• PUSH_PROMISE 帧，type=0x5，只能由服务器发送

PUSH 推送模式的禁用

• SETTINGS_ENABLE_PUSH(0x2)
  • 1表示启用推送功能
  • 0表示禁用推送功能

stream的状态变迁

Stream 特性

• 一条 TCP 连接上，可以并发存在多个处于 OPEN状态的 Stream
• 客户端或者服务器都可以创建新的 Stream
• 客户端或者服务器都可以首先关闭 Stream
• 同一条 Stream 内的 Frame 帧是有序的
• 从 Stream ID 的值可以轻易分辨 PUSH 消息
  • 所有为发送 HEADER/DATA 消息而创建的流，从1、3、5 等递增奇数开始
  • 所有为发送 PUSH 消息而创建的流，从 2、4、6 等递增偶数开始

Message 特性

• 一条 HTTP Message 由 1 个 HEADER(可能含有 0 个或者多个持续帧构成)及 0 个或者多个 DATA 帧构成
• HEADER 消息同时包含 HTTP/1.1 中的 start line 与 headers 部分
• 取消 HTTP/1.1 中的不定长 Chunk 消息

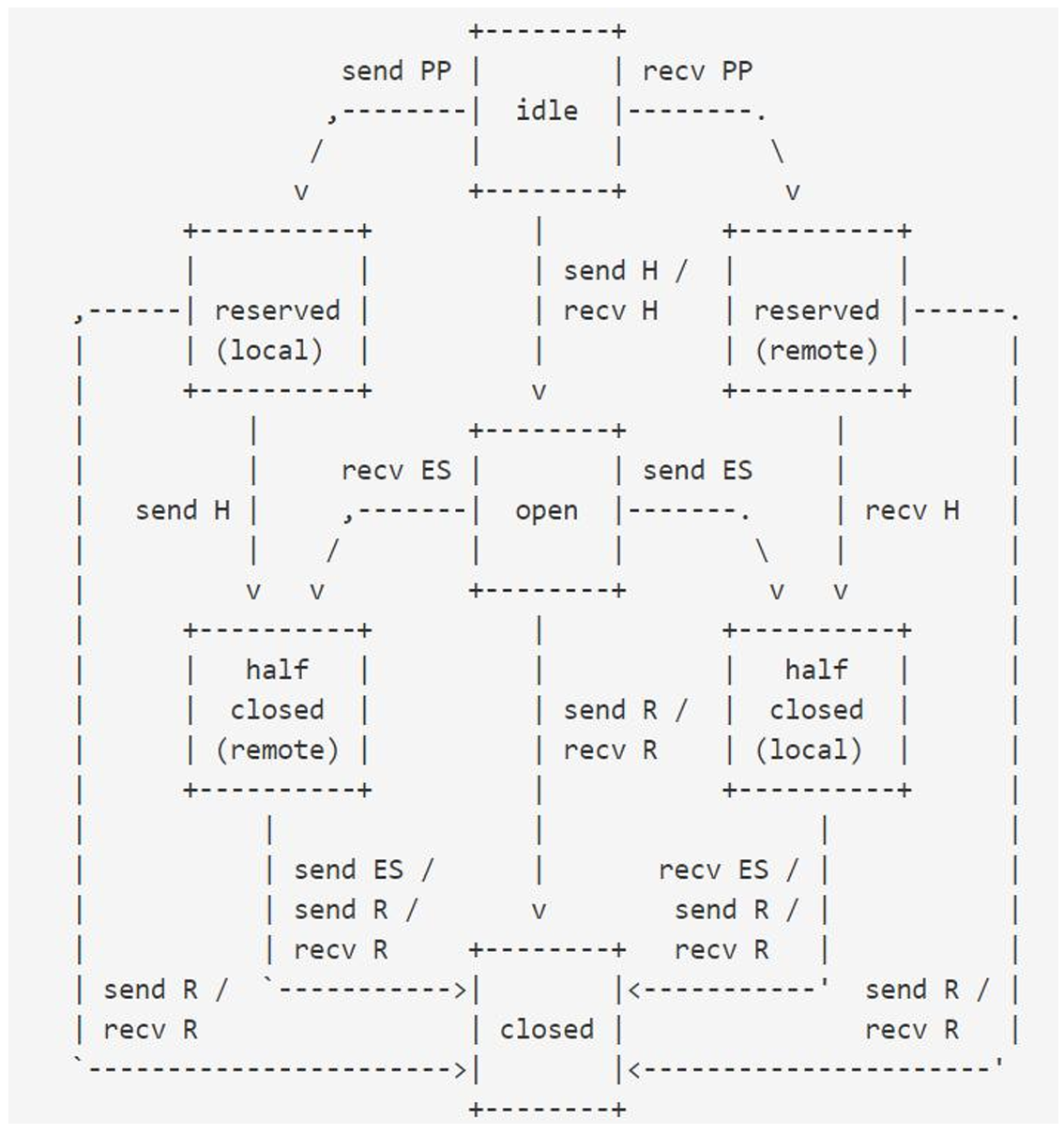

Stream 流的状态

• 帧符号
  • H: HEADERS 帧
  • PP: PUSH_PROMISE 帧
  • ES: END_STREAM 标志位
  • R: RST_STREAM 帧
• 流状态
  • idle：起始状态
  • closed
  • open：可以发送任何帧
  • half closed 单向关闭
    • remote：不再接收数据帧
    • local：不能再发送数据帧
• reserved
  • remote
  • local

RST_STREAM帧

RST_STREAM 帧(type=0x3)

• HTTP2 多个流共享同一连接，RST 帧允许立刻终止一个未完成的流
• RST_STRAM 帧不使用任何 flag

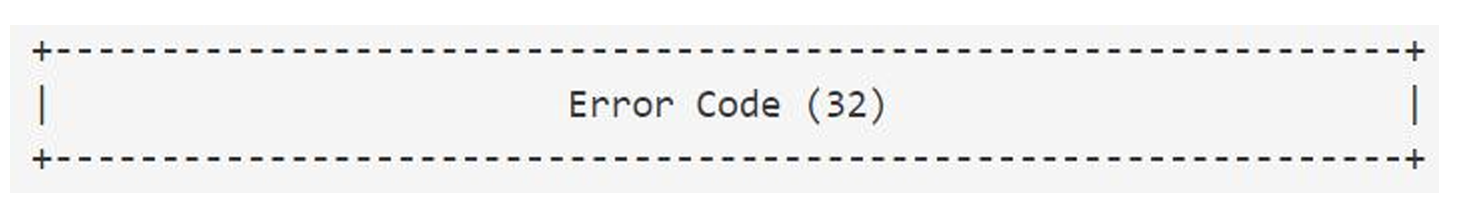

• RST_STREAM 帧的格式

error_code

常见错误码

• NO_ERROR (0x0): 没有错误。GOAWAY帧优雅关闭连接时可以使用此错误码

• PROTOCOL_ERROR (0x1): 检测到不识别的协议字段

• INTERNAL_ERROR (0x2):内部错误

• FLOW_CONTROL_ERROR (0x3): 检测到对端没有遵守流控策略

• SETTINGS_TIMEOUT (0x4): 某些设置帧发出后需要接收端应答，在期待时间内没有得到应答则由此错误码表示

• STREAM_CLOSED (0x5): 当Stream已经处于半关闭状态不再接收Frame帧时，又接收到了新的Frame帧

• FRAME_SIZE_ERROR (0x6): 接收到的Frame Size不合法

• REFUSED_STREAM (0x7): 拒绝先前的Stream流的执行

• CANCEL (0x8): 表示Stream不再存在

• COMPRESSION_ERROR (0x9): 对HPACK压缩算法执行失败

• CONNECT_ERROR (0xa): 连接失败

• ENHANCE_YOUR_CALM (0xb): 检测到对端的行为可能导致负载的持续增加，提醒对方“冷静”一点

• INADEQUATE_SECURITY (0xc): 安全等级不够

• HTTP_1_1_REQUIRED (0xd): 对端只能接受HTTP/1.1协议

请求的优先级

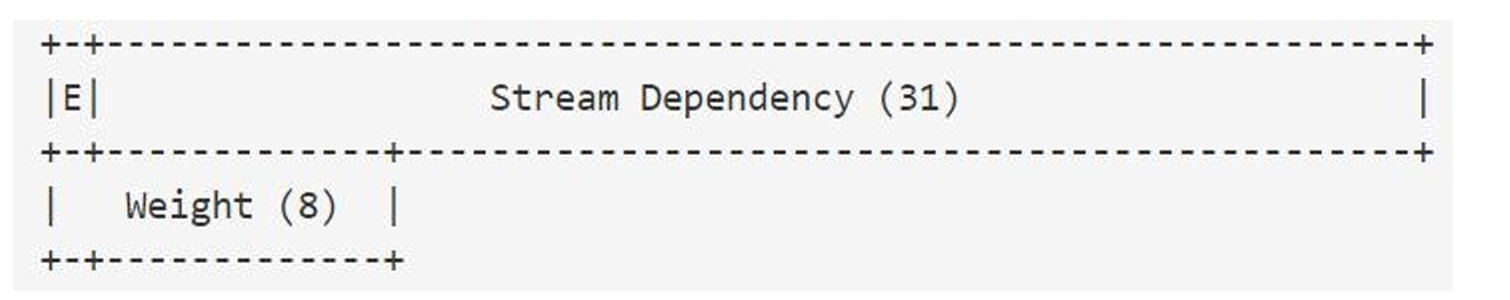

Priority 优先级设置帧

• 帧类型：type=0x2
• 不使用 flag 标志位字段
• Stream Dependency：依赖流
• Weight权重：取值范围为 1 到 256。默认权重16
• 仅针对 Stream 流，若 ID 为 0 试图影响连接，则接收端必须报错
• 在 idle 和 closed 状态下，仍然可以发送 Priority 帧

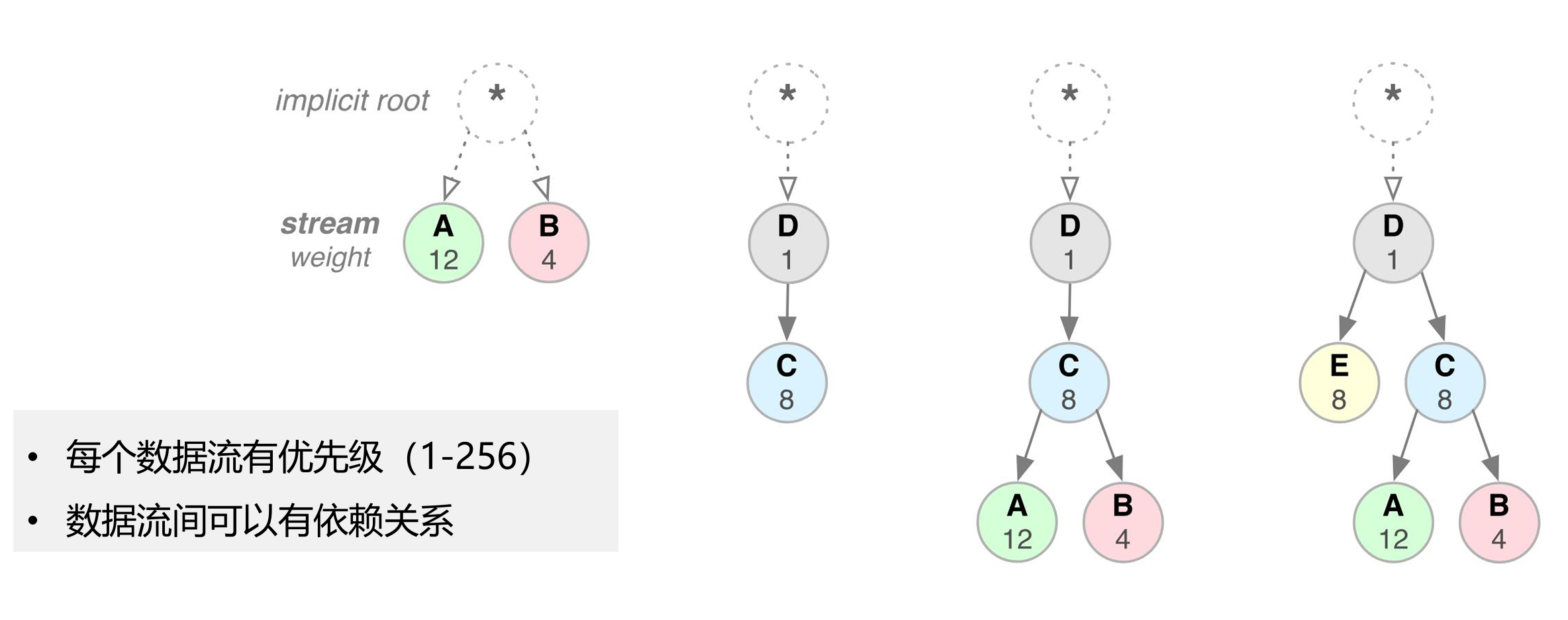

数据流优先级

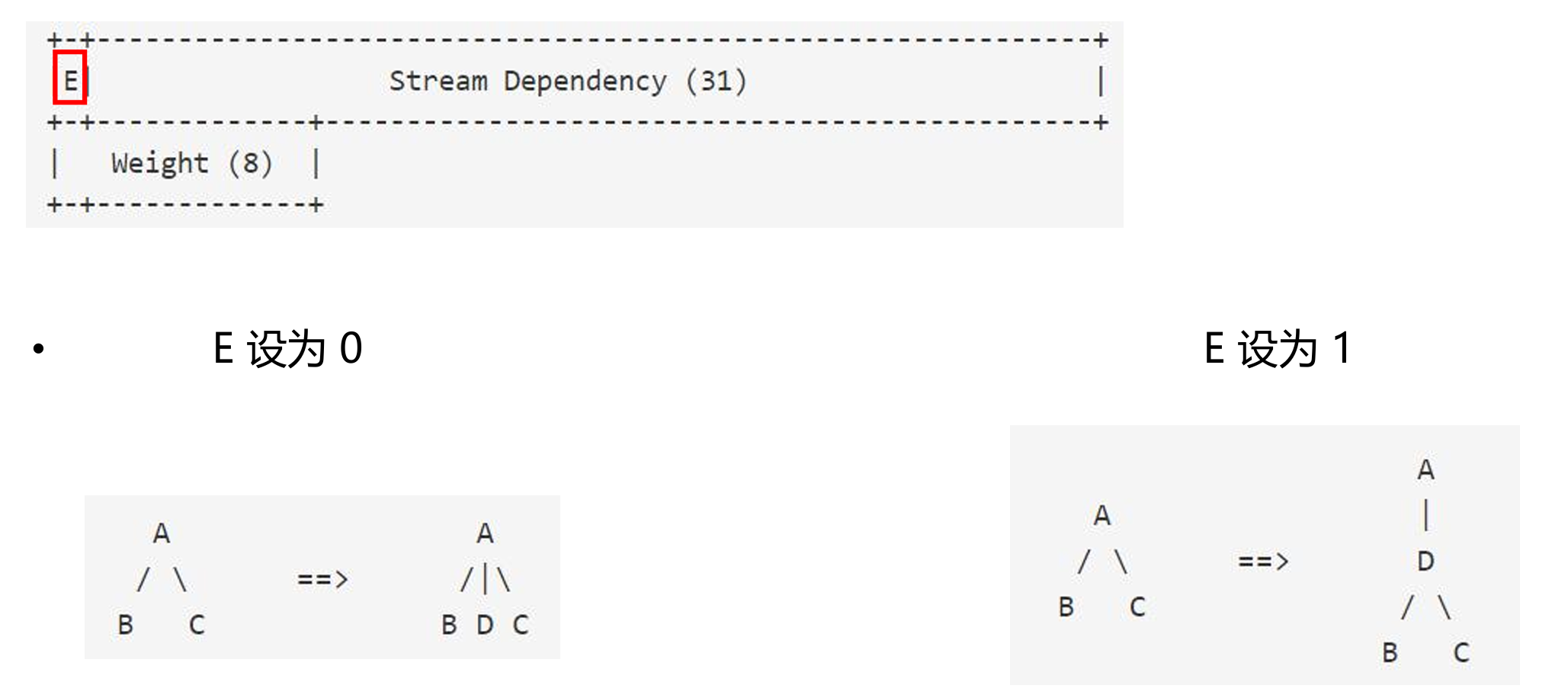

exclusive 标志位

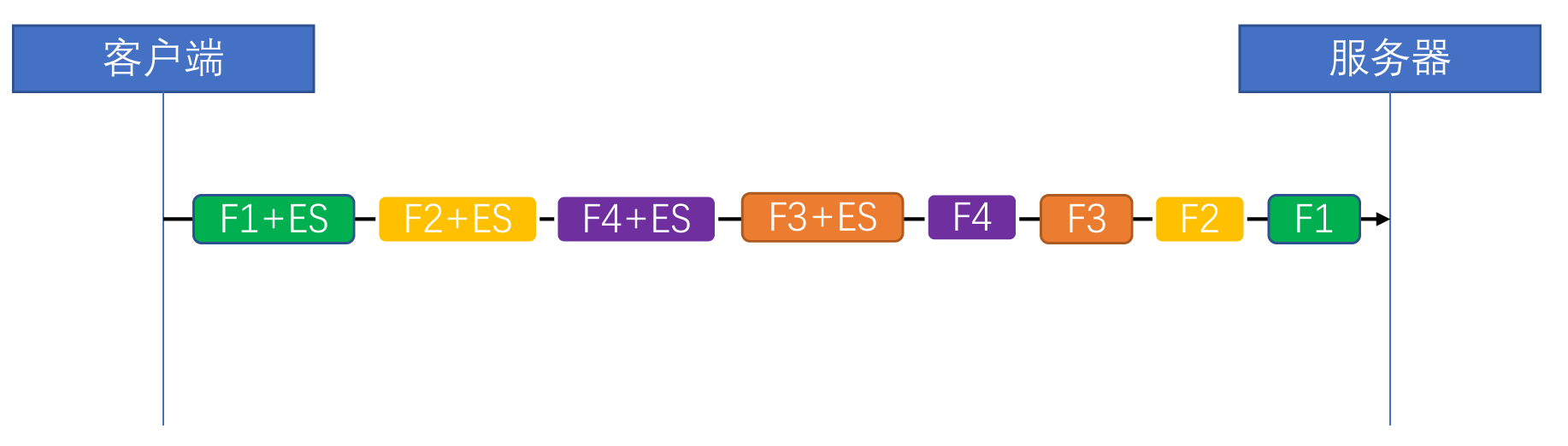

应用层流控

为什么需要HTTP/2 应用层流控？

• HTTP/2 中，多路复用意味着多个 Stream 必须共享 TCP 层的流量控制
  • 问题：多 Stream 争夺 TCP 的流控制，互相干扰可能造成 Stream 阻塞
  • 代理服务器内存有限，上下游网速不一致时，通过流控管理内存

由应用层决定发送速度

HTTP/2 中的流控制既针对单个 Stream，也针对整个 TCP 连接

• 客户端与服务器都具备流量控制能力
• 单向流控制：发送和接收独立设定流量控制
• 以信用为基础：接收端设定上限，发送端应当遵循接收端发出的指令
• 流量控制窗口(流或者连接)的初始值是 65535 字节
• 只有 DATA 帧服从流量控制
• 流量控制不能被禁用

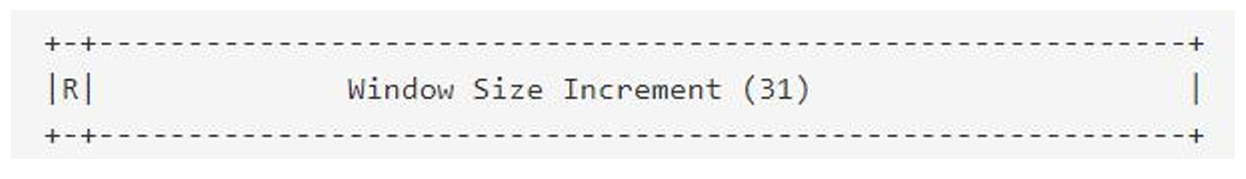

WINDOW_UPDATE 帧

• type=0x8，不使用任何 flag
• 窗口范围 1 to $2^{31}$-1 (2,147,483,647)字节
  • 0 是错误的，接收端应返回 PROTOCOL_ERROR
• 当 Stream ID 为 0 时表示对连接流控，否则为对 Stream 流控
• 流控仅针对直接建立 TCP 连接的两端
  • 代理服务器并不需要透传 WINDOW_UPDATE 帧
    • 接收端的缩小流控窗口会最终传递到源发送端

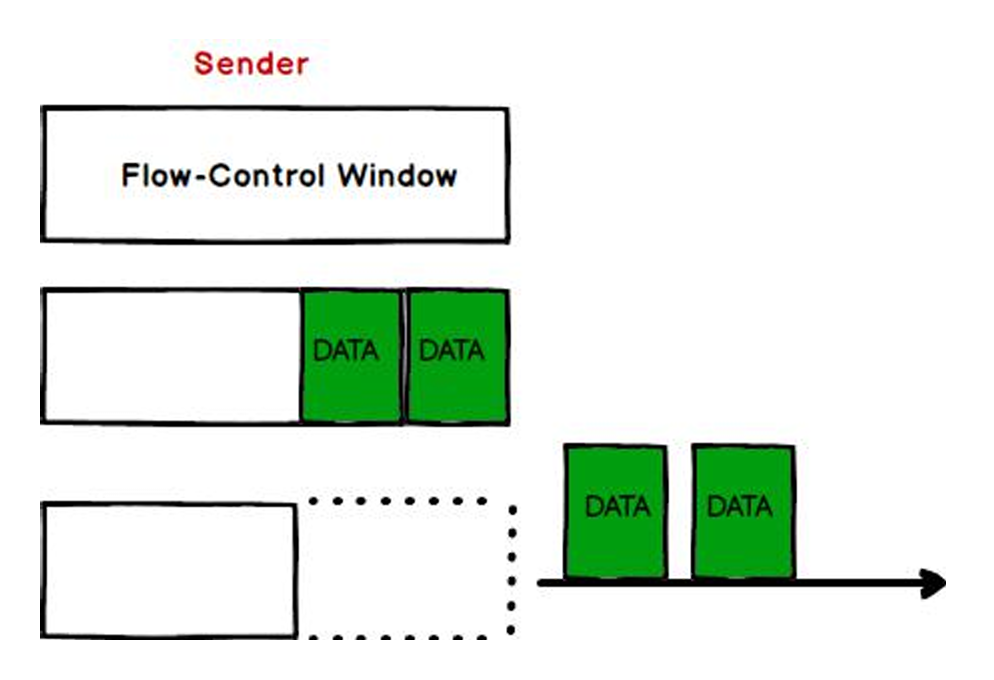

流控制窗口

• 窗口大小由接收端告知
• 窗口随着 DATA 帧的发送而减少

SETTINGS_MAX_CONCURRENT_STREAMS 并发流

• 并发仅统计 open 或者 half-close 状态的流(不包含用于推送的 reserved 状态)
• 超出限制后的错误码
  • PROTOCOL_ERROR
  • REFUSED_STREAM

gRPC 框架

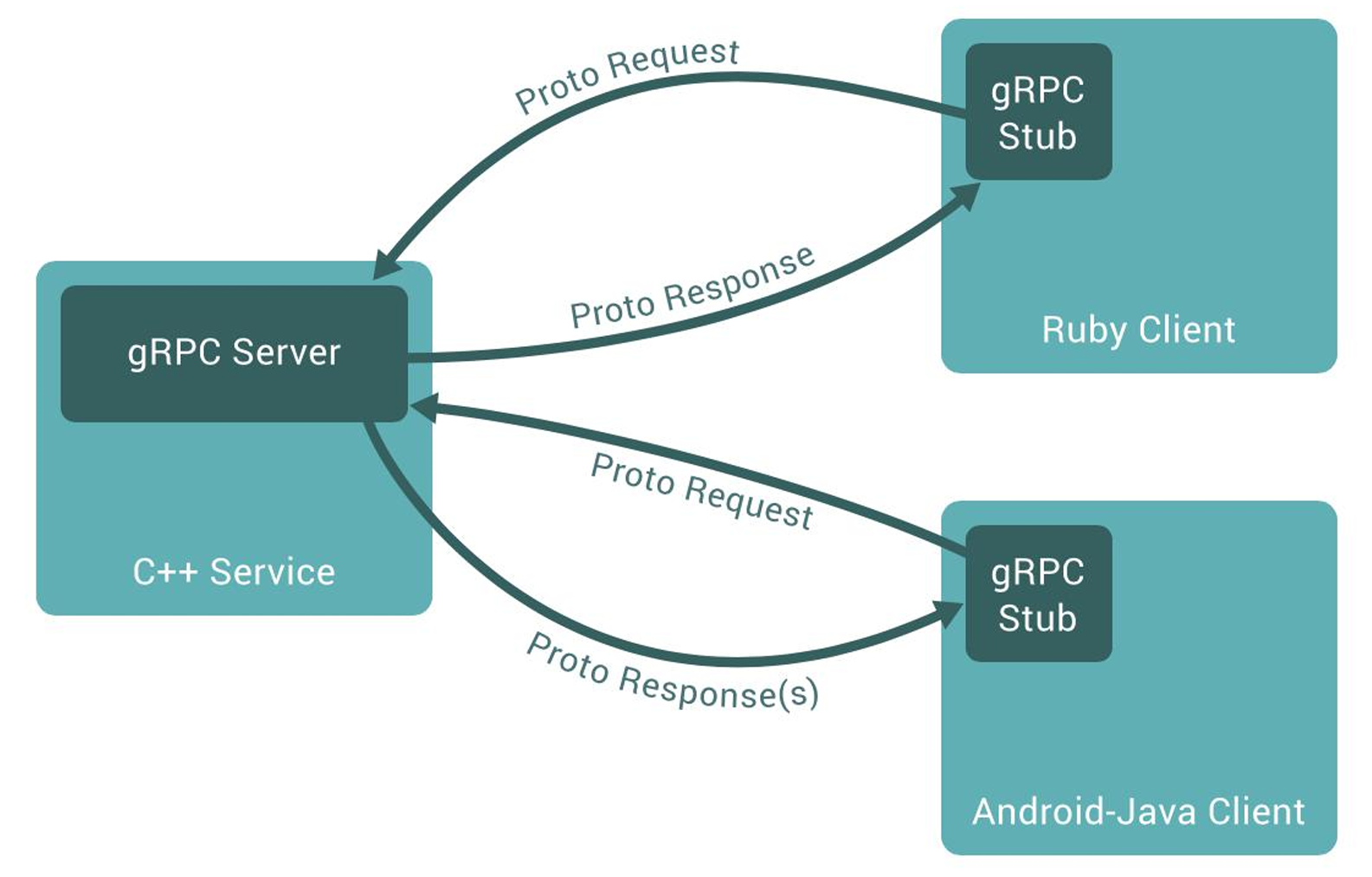

gRPC：支持多语言编程、基于 HTTP/2 通讯的中间件

gRPC测试

gRPC官网

基于 Python 快速入门

Protocol Buffers 编码

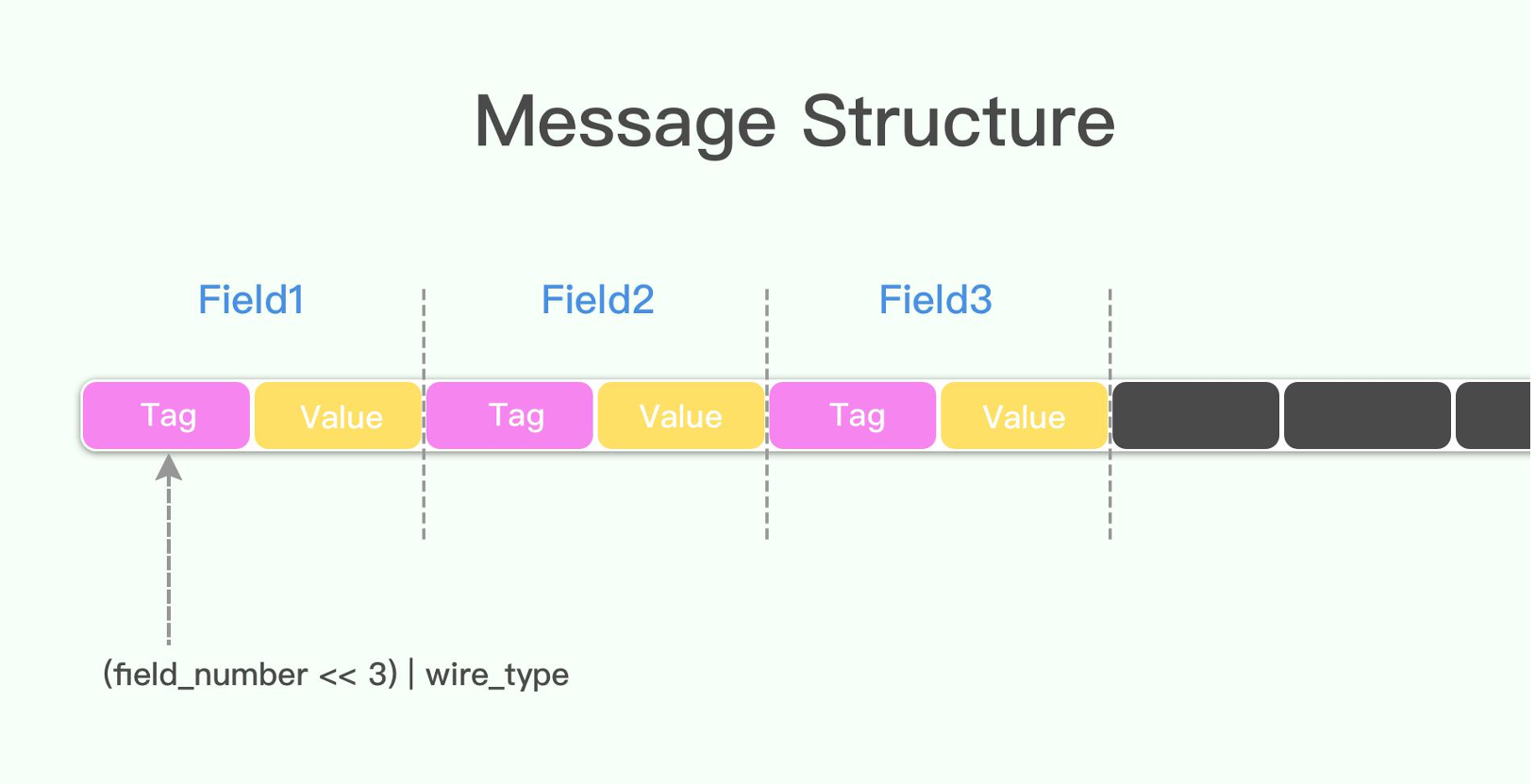

消息结构

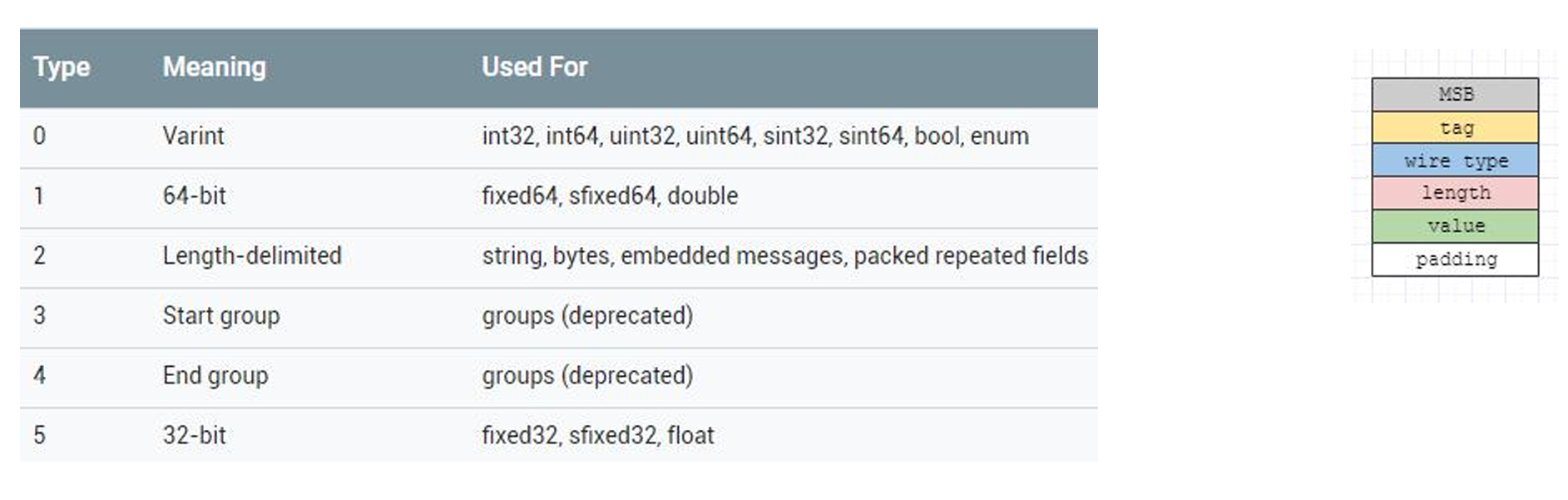

数据类型 Wire Type

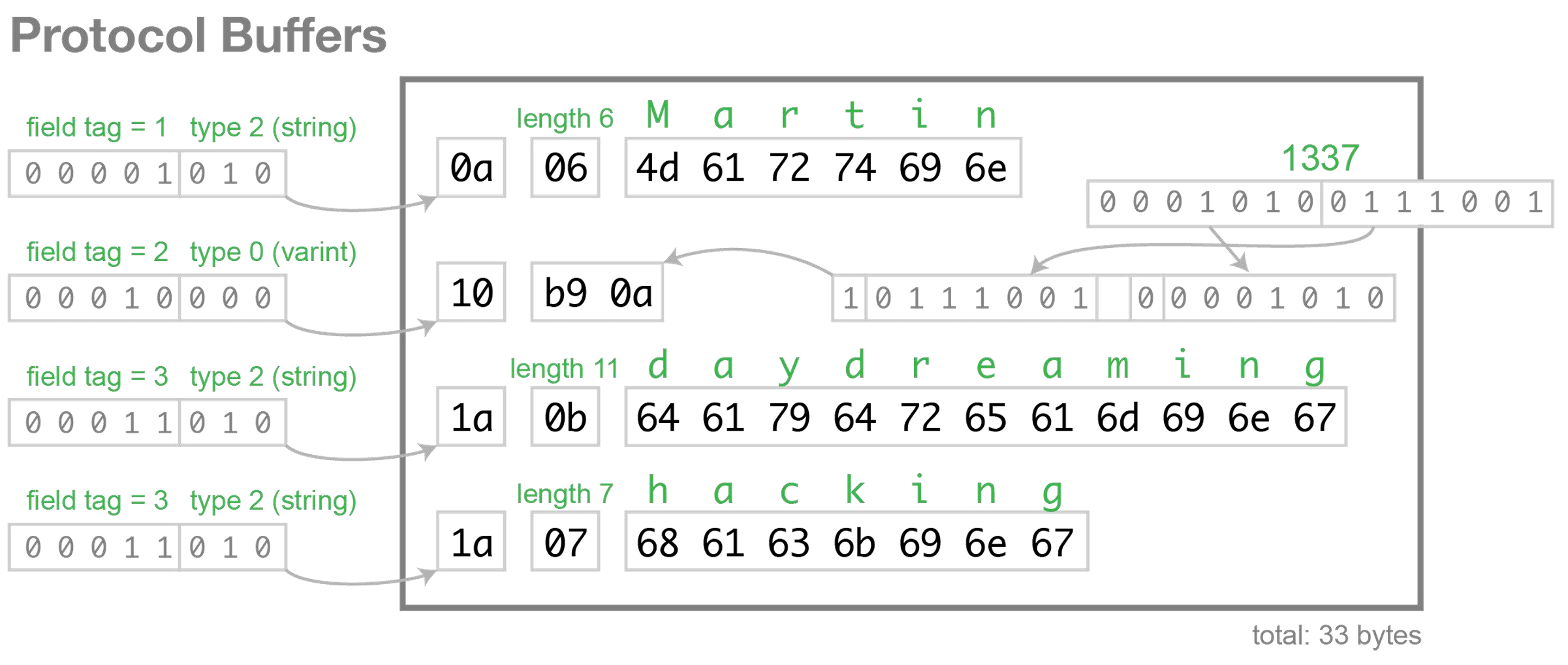

Protocol Buffers 字符串编码举例

---

HTTP3

HTTP/2 的问题

• TCP 以及 TCP+TLS 建链握手过多
• TCP 由操作系统内核实现，更新缓慢

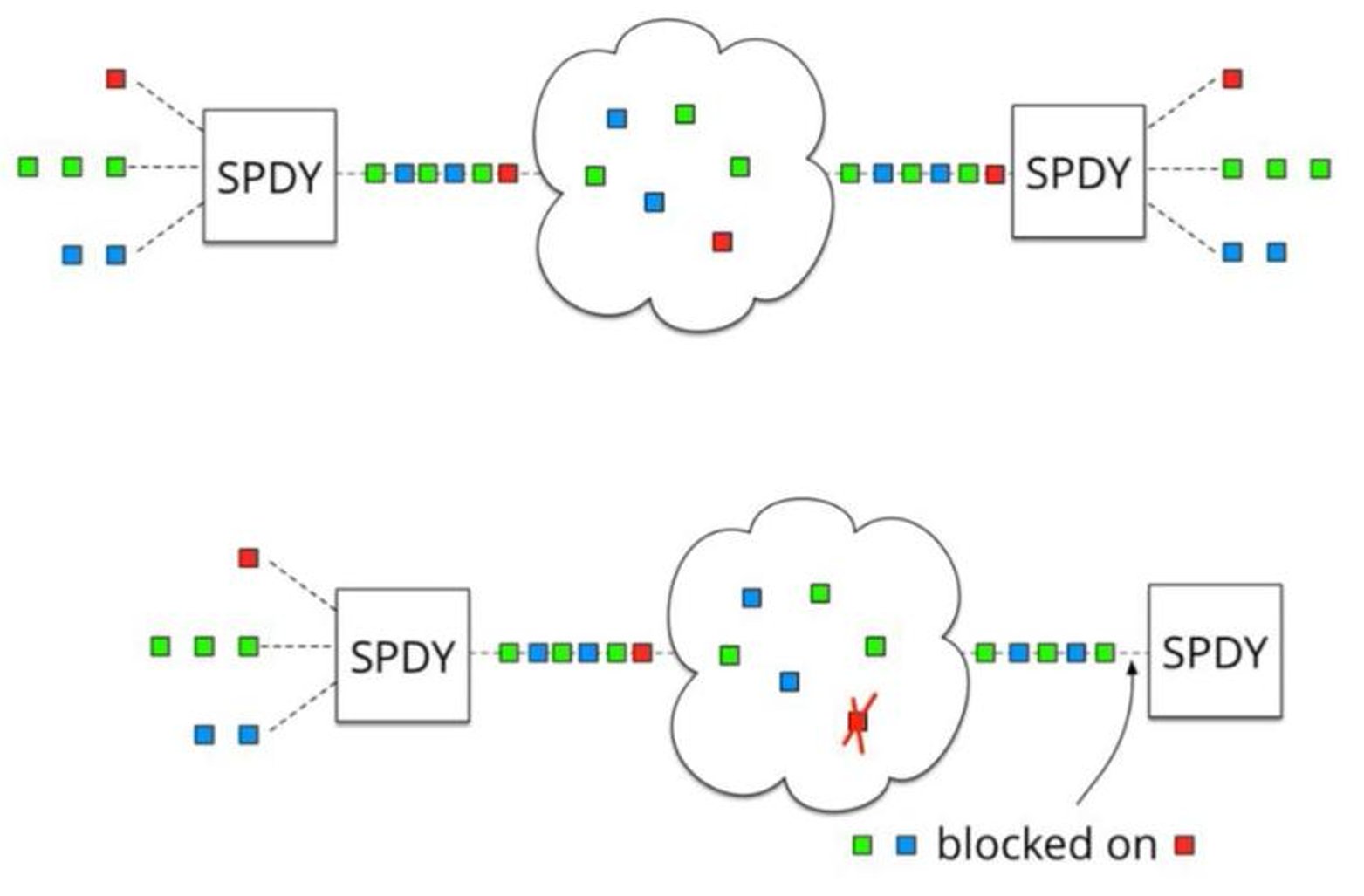

• 多路复用与 TCP 的队头阻塞问题
  • 资源的有序到达

QUIC协议

iQUIC是Internet Engineering Task Force (IETF)标准化的QUIC协议，区别于Google早期的私有版本gQUIC，现已成为互联网传输层的新标准(RFC 9000，2021年5月正式发布)。HTTP/3完全基于iQUIC构建，2026年已在全球大规模部署，成为Web传输的主流选择。

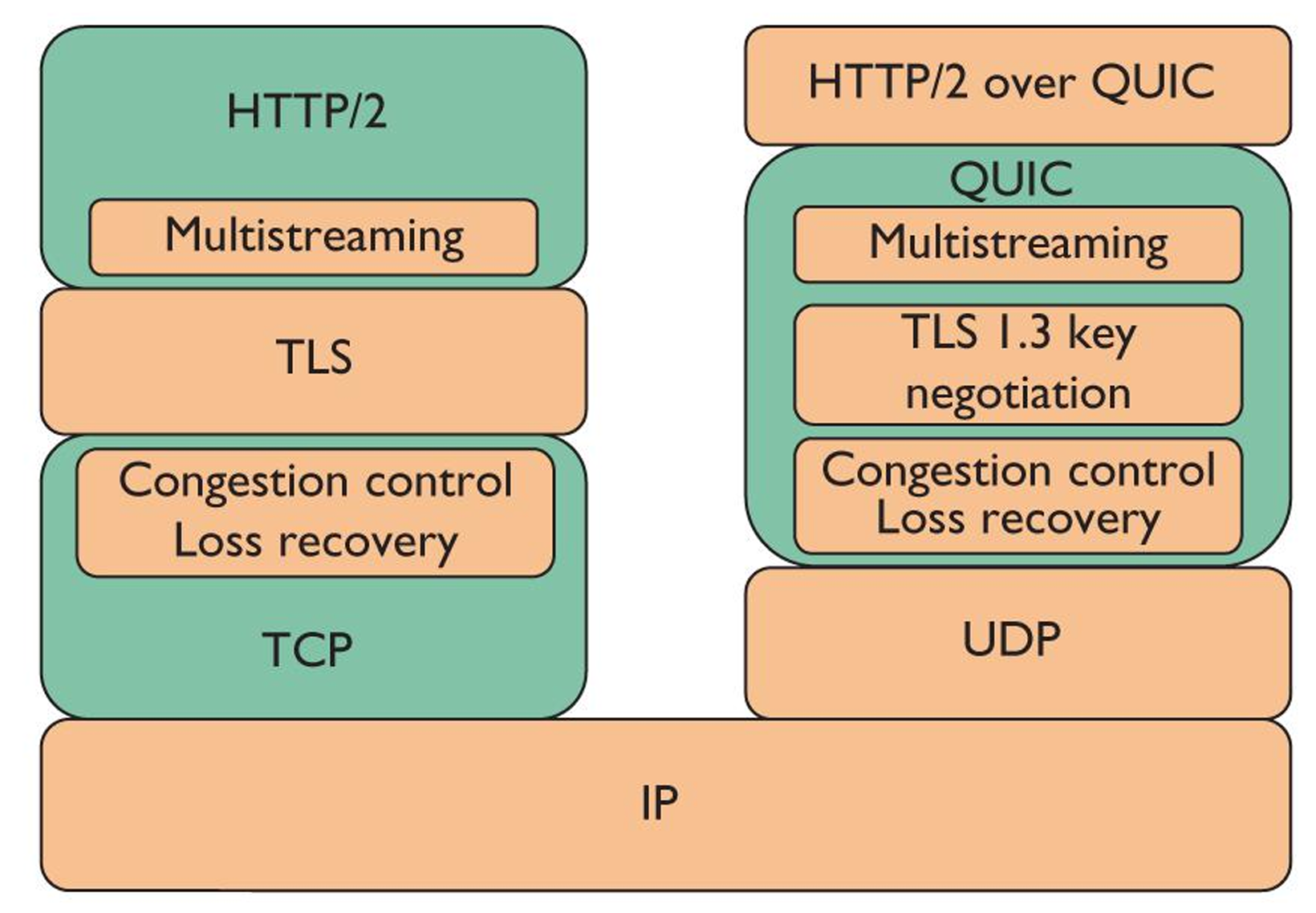

HTTP/3 与 QUIC 协议层级

标准体系

iQUIC由一系列RFC文档构成完整规范，核心与扩展如下：

类别	核心RFC	说明
基础协议	RFC 9000	QUIC传输层核心定义(连接、流、帧、错误处理)
安全	RFC 9001	使用TLS 1.3保护QUIC(强制加密)
拥塞控制	RFC 9002	丢包检测与拥塞控制算法
版本协商	RFC 8999	版本独立特性，支持v1/v2平滑升级
HTTP映射	RFC 9114	HTTP/3协议规范
扩展版本	RFC 9369	QUIC v2(2022年发布，小幅优化)

核心技术特性(iQUIC的“灵魂”)

1. UDP承载 + 内置TLS 1.3(安全与穿透性)

• 基于UDP传输，解决TCP队头阻塞，穿透NAT/防火墙能力更强
• 强制TLS 1.3加密：握手与传输合一，全程加密(包头+数据)，无明文头部
• 支持0-RTT快速握手(首次连接后，后续可0往返传输数据)和1-RTT完整握手

2. 连接标识：Connection ID(CID)(移动网络福音)

• 连接由16字节左右的CID标识，而非传统“IP+端口”
• 连接迁移：Wi‑Fi ↔ 5G切换时无需重建连接，视频/直播/游戏无感切换
• 支持多CID机制：同时使用多个路径，提升可靠性与吞吐量

3. 多路复用 + 流独立性(解决TCP队头阻塞)

• 单个连接内可承载数十万逻辑流，流间完全隔离
• 流独立序列空间：某流丢包仅影响自身，其他流正常传输，彻底消除队头阻塞
• 流类型：双向流(请求-响应)与单向流(服务器推送/文件上传)

4. 双层流量控制(连接级+流级)

• 连接级：限制整个连接的总数据量，防止接收缓冲区溢出
• 流级：限制单个流的数据量，避免“贪婪流”耗尽所有资源
• 基于滑动窗口机制，与TCP类似但更灵活

5. 帧结构(高效数据传输)

• 长头帧：用于握手阶段，携带完整版本、CID等信息
• 短头帧：用于数据传输，极度精简(仅8字节)，节省带宽
• 核心帧类型：
  • 控制帧：CRYPTO(加密数据)、SETTINGS(参数协商)、WINDOW_UPDATE(流控更新)、PING(保活)、GOAWAY(关闭连接)
  • 数据帧：DATA(HTTP消息体)、HEADERS(HPACK压缩头部)

6. 拥塞控制(可插拔架构)

• 默认支持CUBIC和BBRv3等成熟算法
• 应用可自定义拥塞控制策略，无需修改操作系统内核
• 内置丢包检测与快速重传机制，适应移动网络高丢包环境

解决的问题

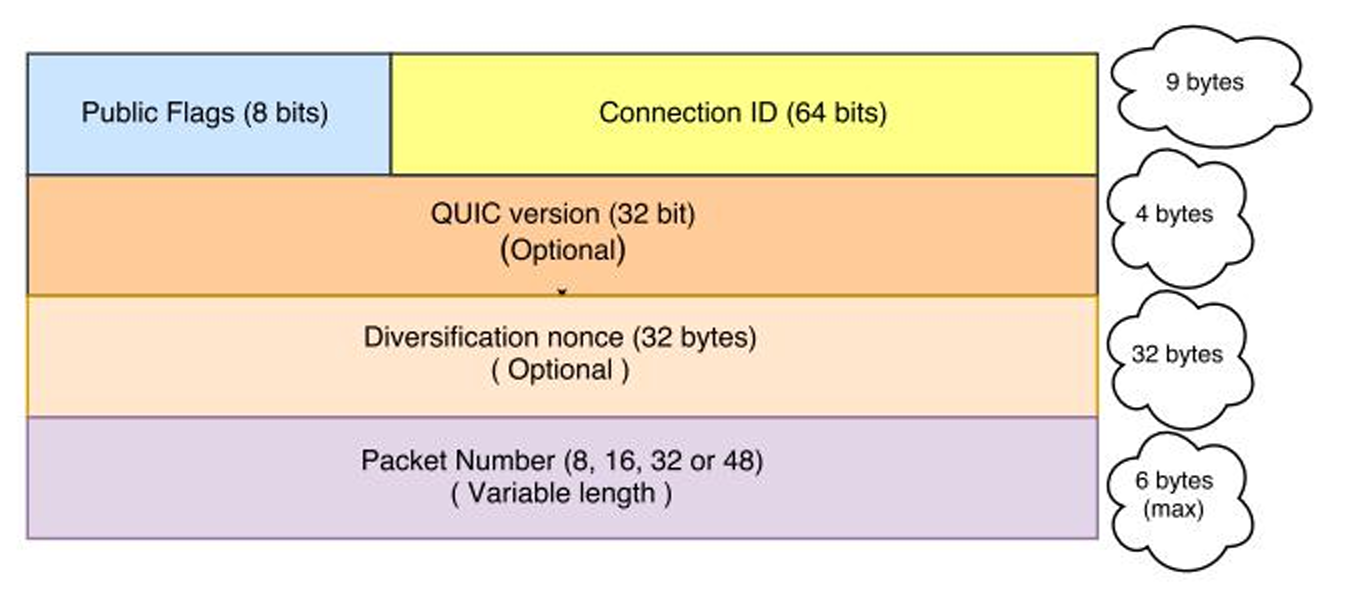

HTTP3 的连接迁移

• 允许客户端更换 IP 地址、端口后，仍然可以复用前连接，业务不断连、不重握

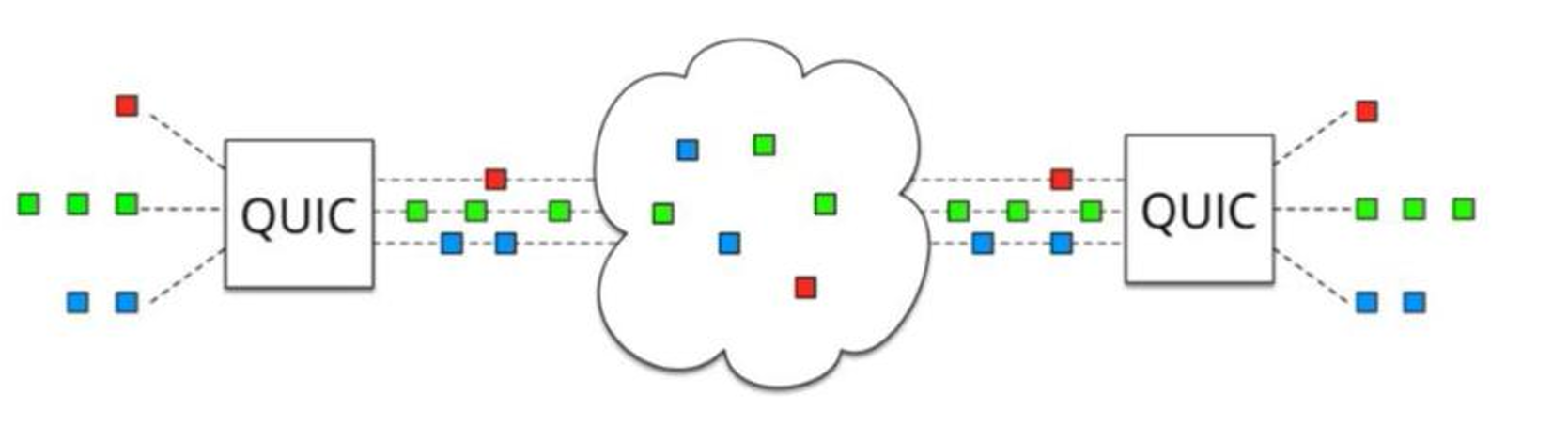

HTTP3解决了队头阻塞问题

• UDP 报文：先天没有队列概念

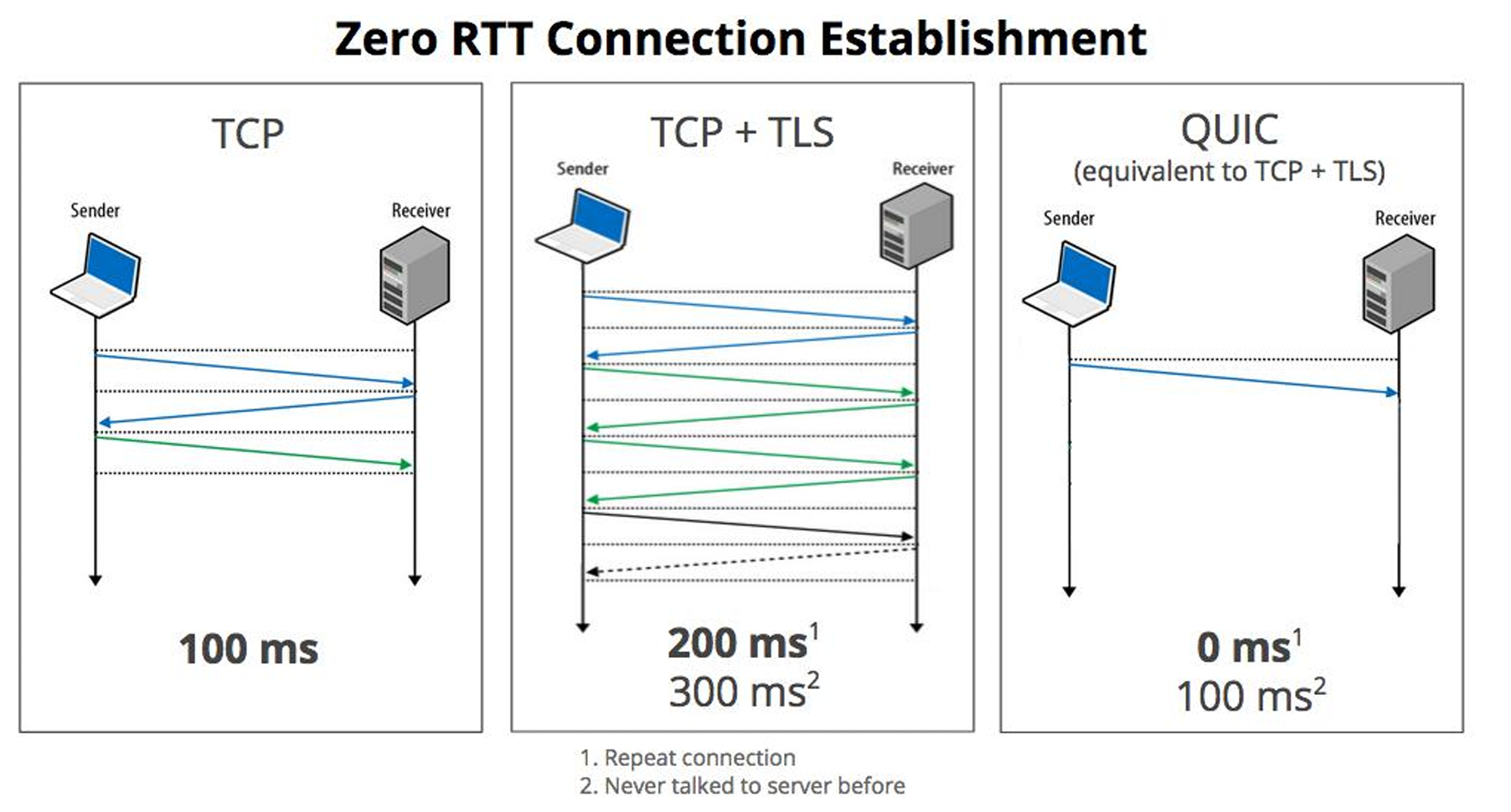

HTTP3握手

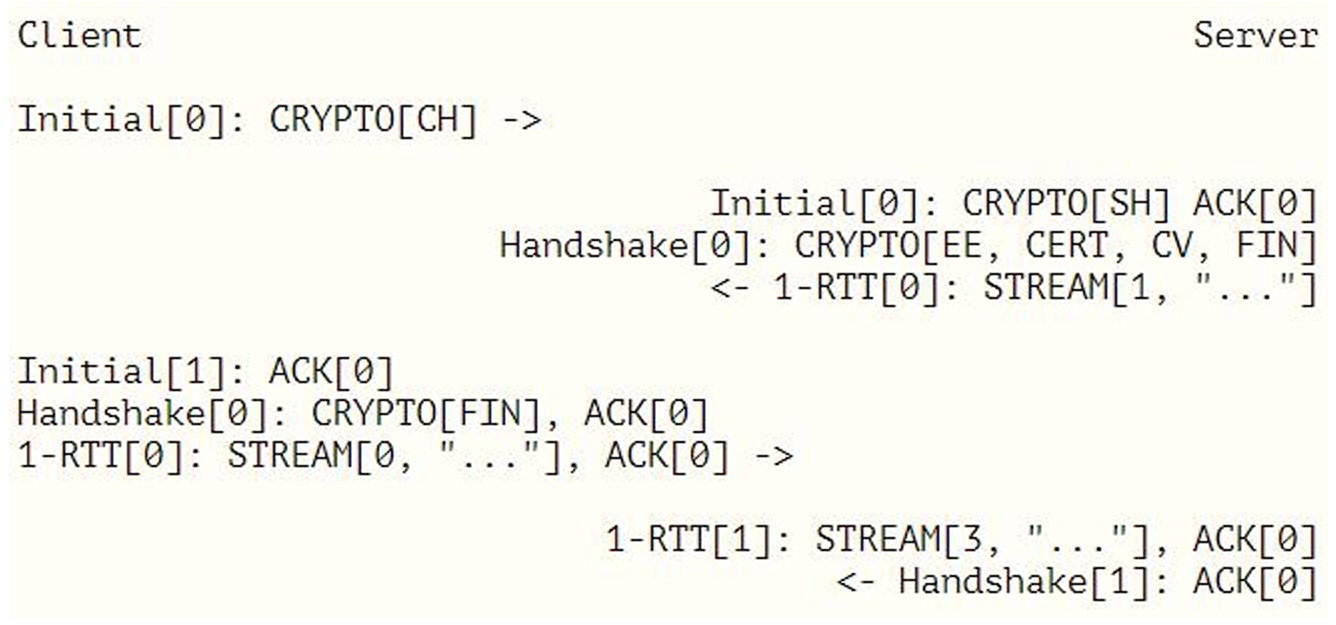

HTTP3：1RTT 完全握手

会话恢复场景下的 0RTT 握手

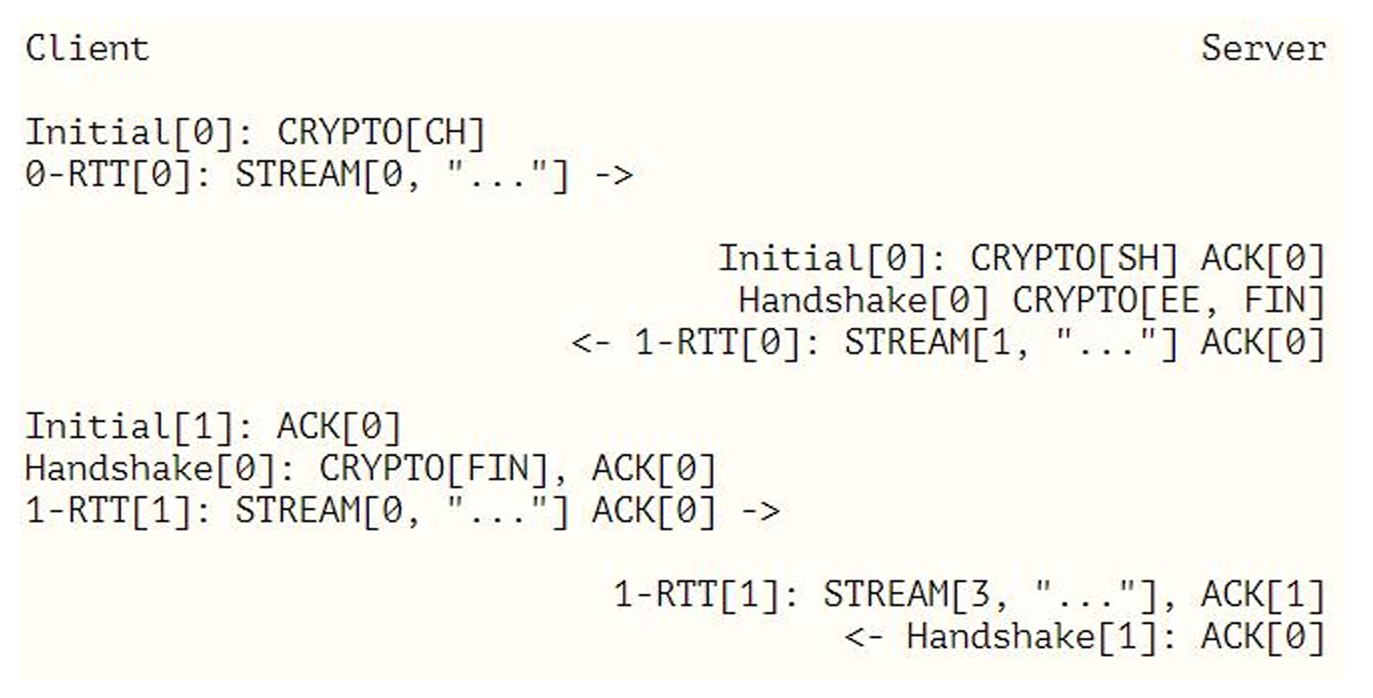

HTTP3：0RTT 恢复会话握手

七层负载均衡

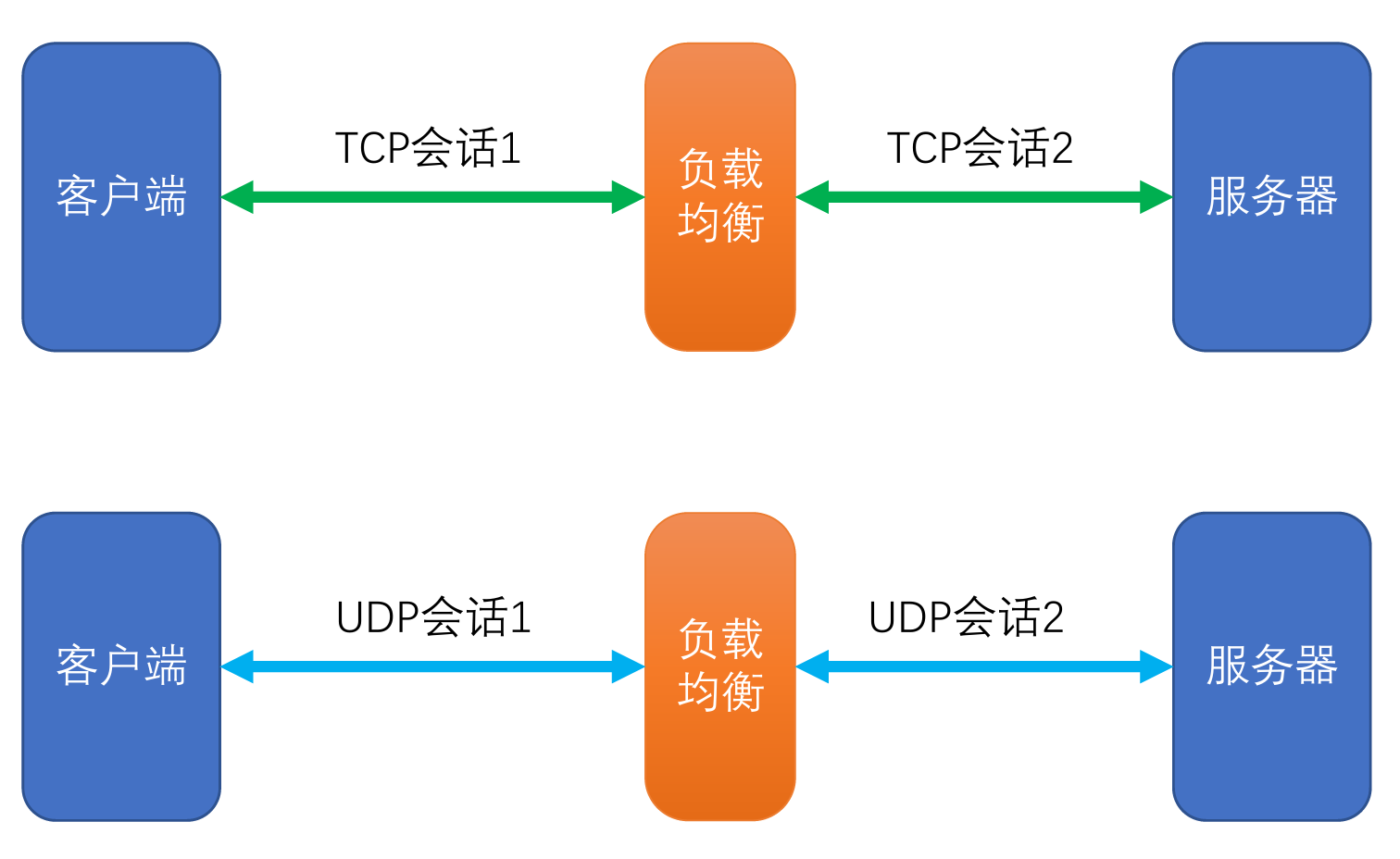

四层负载均衡

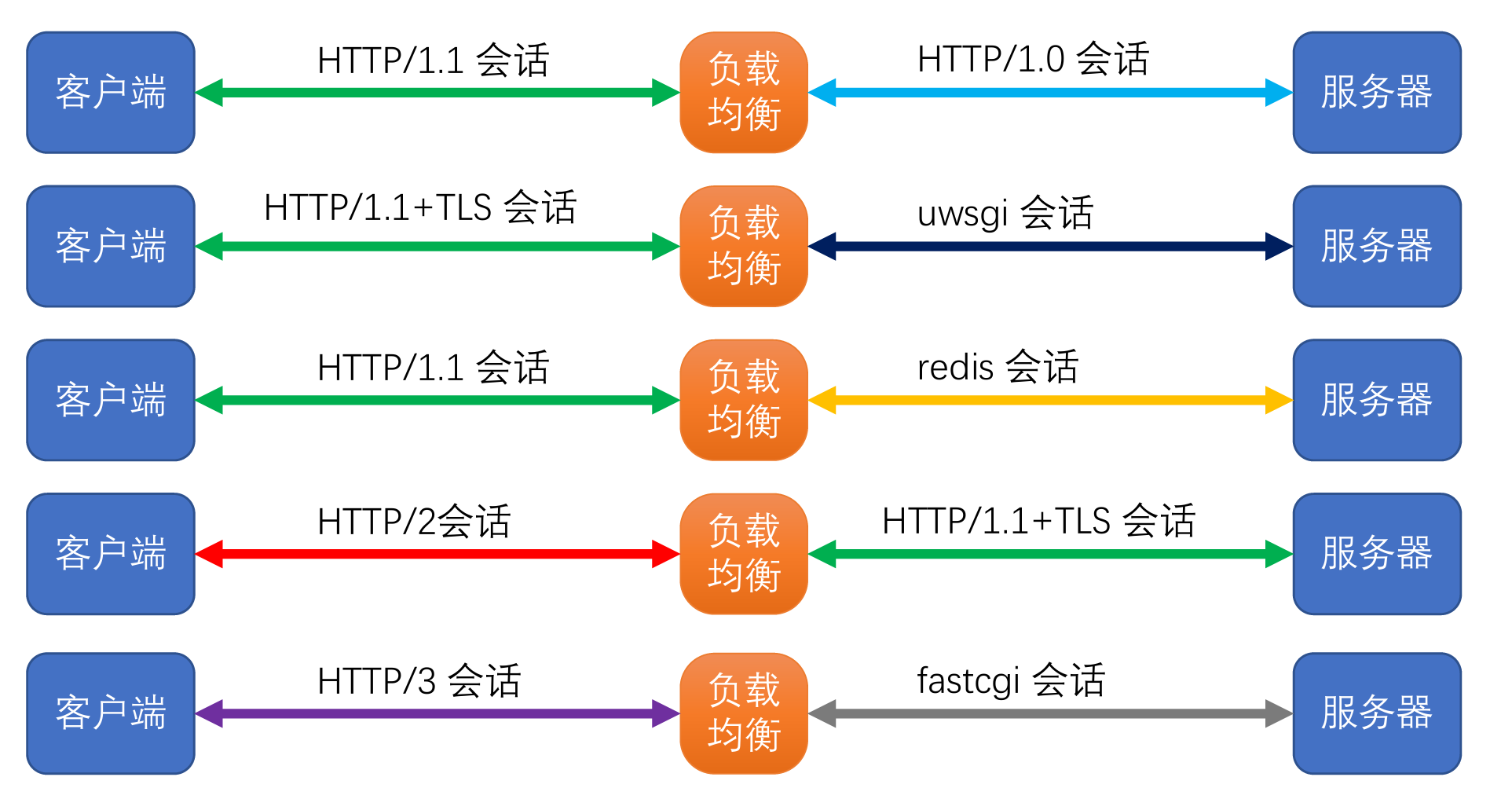

七层负载均衡协议转换举例

HTTP 协议转换

request line 起始行

• URL 重写(包括 query 参数转换)
• method 变换
• http version 版本变换

header 头部

• header 名字、值作转换(如 HTTP/2 索引表中查询头部，转换为适配协议格式)
• 负载均衡对 header 作修改
  • 隐藏某个 header(例如隐藏 X-Accel-Expires 等头部)
  • 新增 header(例如 CORS 允许跨域访问)
  • 修改 header 的 value 值(例如修改 Server 头部的值)

body 包体

• 对内容使用通用算法(如压缩算法)转换
• 按固定协议格式对内容进行转换

WAF 防火墙(Web Application Firewall)

request line 请求行

• 检查 URL 及 query 参数是否合法(如 SQL 注入)
• method 方法是否合法(例如阻止 TRACE 方法)
• http version 版本是否合法(例如不接收 HTTP/1.0 请求)

header 头部

• 检查 header 项是否符合应用场景要求

body 包体

• 对于FORM表单等通用格式做过滤

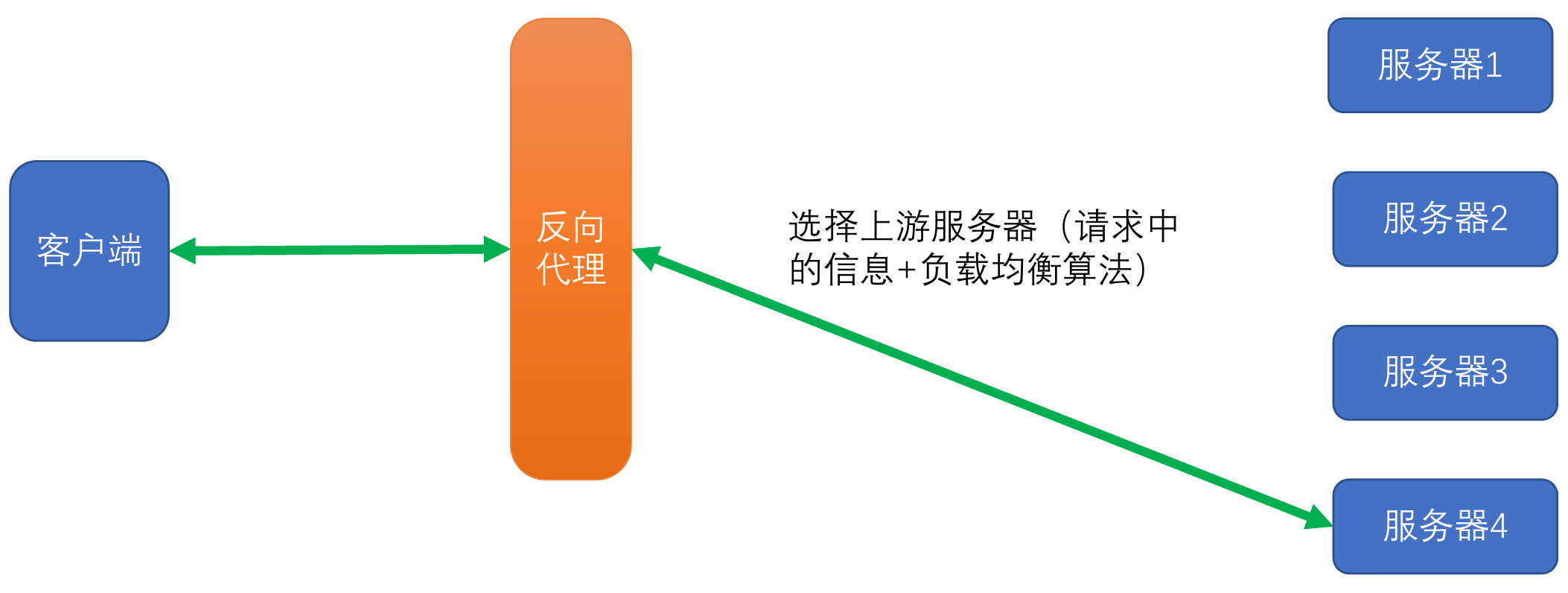

负载均衡算法

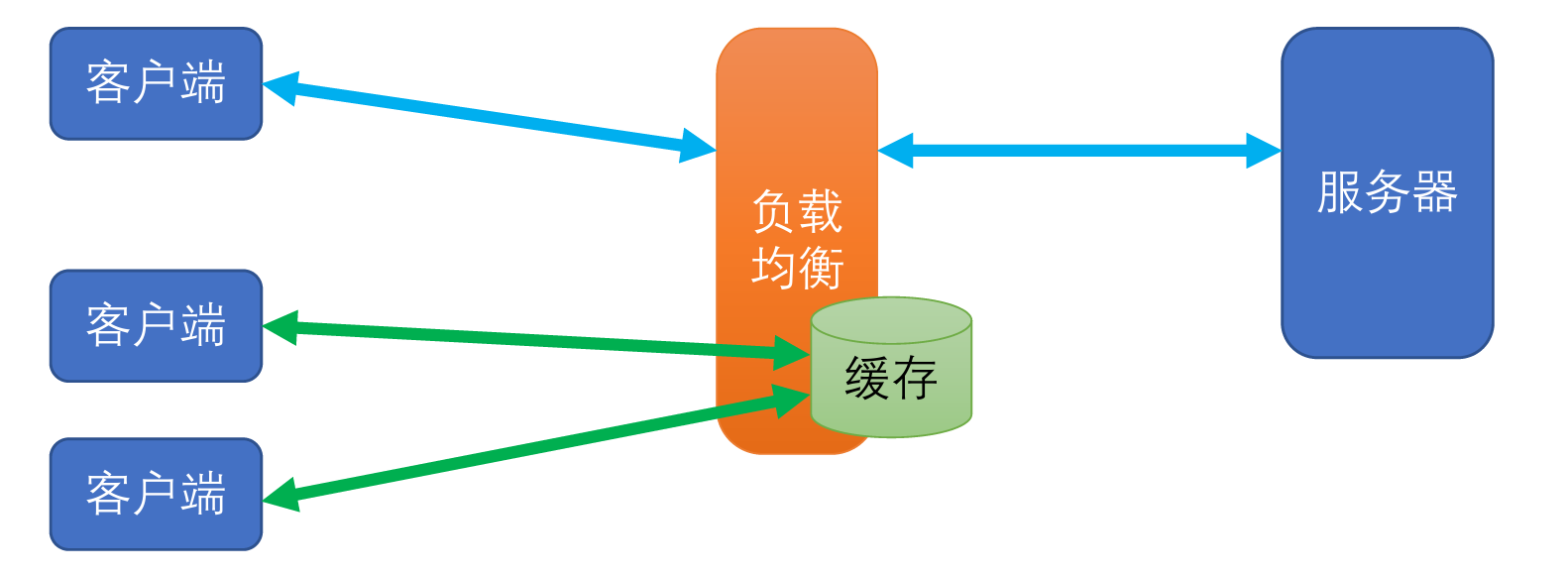

缓存功能
